Premium ISO Werkzeugfedern
Premium ISO Werkzeugfedern
Bestellen Sie Montag bis Donnerstag vor 15:30 Uhr und Freitag vor 14:45 Uhr. Dann versenden wir die Ware am selben Tag mit voraussichtlicher Lieferung innerhalb von 2-4 Tagen. Dies gilt für alle am Lager geführten Premium ISO Werkzeugfedern
Klicken Sie auf den Warenkorb neben dem gewünschten Artikel, um Mengenrabatte und Preise anzuzeigen.
Zum einfachen und schnellen Navigieren durch unsere große Auswahl an Premium ISO-Werkzeugfedern können Sie unsere Sortier-Schieberegler unten verwenden.
Premium ISO-Werkzeugfedern werden in Italien hergestellt. Die Federn bestehen aus einem Draht, der besser ist als in DIN 10243 vorgeschrieben. Darüber hinaus wurden die Werkzeugfedern in der Produktion vorgepresst, kugelgestrahlt und anschließend in einer der sieben verschiedenen Farben lackiert, die jeweils eine andere Kategorie von Federweg und Festigkeit repräsentieren.
Zusätzlich zu den 4 üblichen Festigkeitsklassen bieten wir mit dieser Serie 3 neue Kategorien von Werkzeugfedern an. Die Serie (Gelb, Rot, Blau, Grün) wird nach ISO-Norm 10243 hergestellt, was eine hohe Qualität garantiert. Die Serie (Lila, Kupfer und Schwarz) wird genau wie ISO hergestellt und besitzt daher dieselbe hohe Qualität.
Die Farbkategorie Lila wurde am schwachen Ende der Skala hinzugefügt. Wenn Sie einen langen Federweg und trotzdem viel Kraft brauchen, dann ist dies die richtige Kategorie für Sie.
Am anderen Ende haben wir die Kategorie Kupfer und Schwarz hinzugefügt. Hier geht es vor allem um Kraft! Der Federweg ist nicht lang, die Kraft aber hoch!
Der Draht ist rechteckig, jedoch mit abgerundeten Kanten. Der rechteckige Draht verleiht der Feder mehr Kraft als eine herkömmliche Druckfeder. Charakteristisch für Werkzeugfedern ist die große Kraft und der kurze Federweg.
Wenn eine Feder mit mehr oder weniger Kraft gewünscht wird, kann sie mit den gleichen Abmessungen - aber mit einem anderen Farbcode - verwendet werden, da die Feder die gleichen Einbaumaße hat.
Die Werkzeugfedern sind mit einer Maximalkraft (Fn) von 92 N bis 45.000 N (9 kg - 4.500 kg) erhältlich.
Premium ISO-Werkzeugfedern sind vielseitig anwendbar, wo große Kräfte auf kleinem Raum benötigt werden, was häufig in der Werkzeugindustrie oder bei Konstruktionen mit hohen Kraftanforderungen der Fall ist.
Beachten Sie, dass der Farbcode für ISO-, Raymond- und Premium ISO-Werkzeugfedern nicht unbedingt derselbe ist.

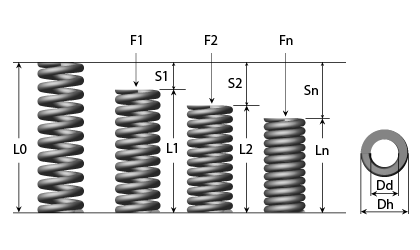

| Preise anzeigen - In den Warenkorb | Dh Min. Loch (mm) |
Dd Max. Welle (mm) |
L0 Unbelastete Länge (mm) |
R Feder-konstante (N/mm) |
S1 Weg am F1 (mm) |
L1 Länge bei F1 (mm) |
F1 Kraft in N bei S1 (N) |
Sn Max. Weg (mm) |
Ln Max. belastete Länge (mm) |
Fn Max. Belastung bei Ln (N) |
Artikelnummer | Lager-bestand | Technische Zeichnung | Lesen Sie mehr | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10,00 | 5,00 | 20,00 | 580,00 | N/A | N/A | N/A | 2,20 | 17,80 | 1.250,00 | G1020 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 8,50 | 8,80 | 16,20 | 74,00 | 12,50 | 12,50 | 106,00 | A1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 11,00 | 7,50 | 17,50 | 83,00 | 10,00 | 15,00 | 110,00 | B1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 16,00 | 6,30 | 18,70 | 100,00 | 9,40 | 15,60 | 150,00 | C1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 23,00 | 5,00 | 20,00 | 115,00 | 7,50 | 17,50 | 173,00 | D1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 36,80 | 4,30 | 20,70 | 156,00 | 6,30 | 18,70 | 230,00 | E1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 167,00 | 2,50 | 22,50 | 418,00 | 3,80 | 21,20 | 626,00 | F1025 |
|
|
||||
| 10,00 | 5,00 | 30,00 | 360,00 | N/A | N/A | N/A | 3,50 | 26,50 | 1.250,00 | G1030 |
|
|
||||
| 10,00 | 5,00 | 32,00 | 6,50 | 11,20 | 20,80 | 73,00 | 16,00 | 16,00 | 104,00 | A1032 |
|
|
||||
| 10,00 | 5,00 | 32,00 | 8,50 | 9,60 | 22,40 | 82,00 | 12,80 | 19,20 | 109,00 | B1032 |
|
|
- G1020Vorrätig: 50
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 20,00R - Feder-konstante (N/mm) 580,00S1 - Weg am F1 (mm)L1 - Länge bei F1 (mm)F1 - Kraft in N bei S1 (N)Sn - Max. Weg (mm) 2,20Ln - Max. belastete Länge (mm) 17,80Fn - Max. Belastung bei Ln (N) 1.250,00
- A1025Vorrätig: 194
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 25,00R - Feder-konstante (N/mm) 8,50S1 - Weg am F1 (mm) 8,80L1 - Länge bei F1 (mm) 16,20F1 - Kraft in N bei S1 (N) 74,00Sn - Max. Weg (mm) 12,50Ln - Max. belastete Länge (mm) 12,50Fn - Max. Belastung bei Ln (N) 106,00
- B1025Vorrätig: 190
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 25,00R - Feder-konstante (N/mm) 11,00S1 - Weg am F1 (mm) 7,50L1 - Länge bei F1 (mm) 17,50F1 - Kraft in N bei S1 (N) 83,00Sn - Max. Weg (mm) 10,00Ln - Max. belastete Länge (mm) 15,00Fn - Max. Belastung bei Ln (N) 110,00
- C1025Vorrätig: 194
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 25,00R - Feder-konstante (N/mm) 16,00S1 - Weg am F1 (mm) 6,30L1 - Länge bei F1 (mm) 18,70F1 - Kraft in N bei S1 (N) 100,00Sn - Max. Weg (mm) 9,40Ln - Max. belastete Länge (mm) 15,60Fn - Max. Belastung bei Ln (N) 150,00
- D1025Vorrätig: 198
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 25,00R - Feder-konstante (N/mm) 23,00S1 - Weg am F1 (mm) 5,00L1 - Länge bei F1 (mm) 20,00F1 - Kraft in N bei S1 (N) 115,00Sn - Max. Weg (mm) 7,50Ln - Max. belastete Länge (mm) 17,50Fn - Max. Belastung bei Ln (N) 173,00
- E1025Vorrätig: 98
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 25,00R - Feder-konstante (N/mm) 36,80S1 - Weg am F1 (mm) 4,30L1 - Länge bei F1 (mm) 20,70F1 - Kraft in N bei S1 (N) 156,00Sn - Max. Weg (mm) 6,30Ln - Max. belastete Länge (mm) 18,70Fn - Max. Belastung bei Ln (N) 230,00
- F1025Vorrätig: 86
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 25,00R - Feder-konstante (N/mm) 167,00S1 - Weg am F1 (mm) 2,50L1 - Länge bei F1 (mm) 22,50F1 - Kraft in N bei S1 (N) 418,00Sn - Max. Weg (mm) 3,80Ln - Max. belastete Länge (mm) 21,20Fn - Max. Belastung bei Ln (N) 626,00
- G1030Vorrätig: 50
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 30,00R - Feder-konstante (N/mm) 360,00S1 - Weg am F1 (mm)L1 - Länge bei F1 (mm)F1 - Kraft in N bei S1 (N)Sn - Max. Weg (mm) 3,50Ln - Max. belastete Länge (mm) 26,50Fn - Max. Belastung bei Ln (N) 1.250,00
- A1032Vorrätig: 200
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 32,00R - Feder-konstante (N/mm) 6,50S1 - Weg am F1 (mm) 11,20L1 - Länge bei F1 (mm) 20,80F1 - Kraft in N bei S1 (N) 73,00Sn - Max. Weg (mm) 16,00Ln - Max. belastete Länge (mm) 16,00Fn - Max. Belastung bei Ln (N) 104,00
- B1032Vorrätig: 200
Dh - Min. Loch (mm) 10,00Dd - Max. Welle (mm) 5,00L0 - Unbelastete Länge (mm) 32,00R - Feder-konstante (N/mm) 8,50S1 - Weg am F1 (mm) 9,60L1 - Länge bei F1 (mm) 22,40F1 - Kraft in N bei S1 (N) 82,00Sn - Max. Weg (mm) 12,80Ln - Max. belastete Länge (mm) 19,20Fn - Max. Belastung bei Ln (N) 109,00
52SiCrNiV6 Stahl.
Der Draht wird vor dem Lackieren gedehnt, wärmebehandelt und kugelgestrahlt.
Arbeitstemperatur zwischen -30 ºC und +250 ºC.
Diese Federn sind nicht rostfrei.
Federkonstante ( R ): +/- 10%
Mindestlochdurchmesser (Dh): Der Außendurchmesser ist immer kleiner als der angegebene Wert für Dh.
Max. Achse (Dd): Der Innendurchmesser ist immer größer als der angegebene Wert für Dd.
Wenn Sie für Federn Datenblätter im PDF-Format oder 3D-CAD-Zeichnungen im .step-, .iges- oder .sat-Format wünschen, können Sie diese kostenlos herunterladen, indem Sie auf das 3D-CAD-Symbol neben der Artikelnummer in der Tabelle klicken.
Farbmarkierung mit Pulverlackierung ohne speziellen Korrosionsschutz.
Die Federn sind nach Stärke in Farbgruppen unterteilt.
- Je schwächer eine Feder, desto längerer Federweg ist möglich.
- Je mehr Kraft Sie aufwenden müssen, desto kürzer kann der Federweg werden.
Normalerweise rechts. Kraft und Anwendung werden durch die Wickelrichtung nicht beeinflusst.
Standard-Werkzeugfedern sind nicht mit einer bestimmten Wickelrichtung definiert. Je nach Produktion können die Federn rechts- oder linksgewickelt hergestellt werden.
Die Lebensdauer einer Feder ist im Allgemeinen sehr schwer zu definieren. Es kommen äußerst viele Parameter ins Spiel, und es ist daher unmöglich, eine Lebensdauer zu definieren. Zu den Parametern, die einen großen Einfluss auf die Lebensdauer haben, gehören: Einbau, Einbaumethode, Anzahl der Bewegungen, Vibrationen, Schockeffekte, Verdrehung, Federweglänge, nicht-axialer Federweg, Temperatur, Verschleiß gegen andere Oberflächen, Anwendungsumgebung, eventuelle Reinigungsmittel, seitliche Einwirkungen usw.
Die maximale Kraft (Fn) und/oder der maximale Federweg (Sn) sollten niemals überschritten werden, da dies die Lebensdauer erheblich verkürzt. Um eine unkontrollierte dynamische Einwirkung zu vermeiden, sollte die Feder stets mit einer gewissen Vorspannung montiert werden.
Die längste Lebensdauer wird mit einer Belastung und einem Federweg von max. 25 % der freien Länge (L0) erzielt.
Werden unsere Werkzeugfedern in Kraftfahrzeugen oder anderen Konstruktionen verbaut oder ersetzt, haftet Sodemann Industrifjedre A/S nicht für eventuelle Leistungsabweichungen oder Schäden.
Dies gilt auch für Kunden, die Sodemann Industrifjedre A/S besuchen und sich beraten und/oder unterstützen lassen.
Für Werkzeugfedern gibt es keine Möglichkeit der Sonderanfertigung.
