Gasdruckfeder Arretierung - Edelstahl

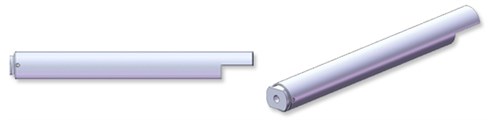

Technische Zeichnung - Arretierung - Edelstahl
Arretierungen dienen in Konstruktionen mit Gasfedern als Schutzvorrichtung. Eine Arretierung verhindert ein unerwartetes Schließen der Gasfeder. Dies kann bei einem Windstoß, Deformation der Gasfeder, undichten Dichtungen, Überlastung der Konstruktion u. a. geschehen. Man muss per Hand auf die Arretierung drücken, um die Gasfeder zusammendrücken zu können. Arretierungen sollten immer dort als Sicherheit verwendet werden, wo Objekte auf Personen oder Konstruktionen fallen und Schaden verursachen können.

59-70023-description

Edelstahl 304

59-70024-description

Edelstahl 316

Einkaufsoptionen
Shopping-Möglichkeiten
Ø1 - Passend zur Kolbengröße (mm)
Ø2 - Passend zur Zylindergröße (mm)
L1 - Passend für Hublänge (mm)
Ø1 - Kolbenstange Durchmesser (mm)
Ø2 - Zylinder Durchmesser (mm)
L1 - Hublänge (mm) (+/- 2 mm)

Artikel 1-10 von 22

Absteigend sortieren
Preise anzeigen - In den Warenkorb Material Ø1
Passend zur Kolbengröße (mm)
Ø2
Passend zur Zylindergröße (mm)
L1
Passend für Hublänge (mm)
Artikelnummer Lager-bestand Technische Zeichnung Lesen Sie mehr 3D CAD
Edelstahl 316 8,00 18,00 100,00 LTX-8-100-316 LTX-8-100-316
Edelstahl 316 8,00 18,00 140,00 LTX-8-140-316 LTX-8-140-316
Edelstahl 316 8,00 18,00 150,00 LTX-8-150-316 LTX-8-150-316
Edelstahl 316 8,00 18,00 200,00 LTX-8-200-316 LTX-8-200-316
Edelstahl 316 8,00 18,00 250,00 LTX-8-250-316 LTX-8-250-316
Edelstahl 316 10,00 10,00 250,00 LTX-10-250-316 LTX-10-250-316
Edelstahl 316 10,00 23,00 100,00 LTX-10-100-316 LTX-10-100-316
Edelstahl 316 10,00 23,00 150,00 LTX-10-150-316 LTX-10-150-316
Edelstahl 304 10,00 23,00 200,00 LTX-10-200 LTX-10-200
Edelstahl 316 10,00 23,00 200,00 LTX-10-200-316 LTX-10-200-316
  1. LTX-8-100-316
    Vorrätig: 68
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 8,00
    Ø2 - Passend zur Zylindergröße (mm) 18,00
    L1 - Passend für Hublänge (mm) 100,00
  2. LTX-8-140-316
    Vorrätig: 0
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 8,00
    Ø2 - Passend zur Zylindergröße (mm) 18,00
    L1 - Passend für Hublänge (mm) 140,00
  3. LTX-8-150-316
    Vorrätig: 24
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 8,00
    Ø2 - Passend zur Zylindergröße (mm) 18,00
    L1 - Passend für Hublänge (mm) 150,00
  4. LTX-8-200-316
    Vorrätig: 53
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 8,00
    Ø2 - Passend zur Zylindergröße (mm) 18,00
    L1 - Passend für Hublänge (mm) 200,00
  5. LTX-8-250-316
    Vorrätig: 0
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 8,00
    Ø2 - Passend zur Zylindergröße (mm) 18,00
    L1 - Passend für Hublänge (mm) 250,00
  6. LTX-10-250-316
    Vorrätig: 22
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 10,00
    Ø2 - Passend zur Zylindergröße (mm) 10,00
    L1 - Passend für Hublänge (mm) 250,00
  7. LTX-10-100-316
    Vorrätig: 25
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 10,00
    Ø2 - Passend zur Zylindergröße (mm) 23,00
    L1 - Passend für Hublänge (mm) 100,00
  8. LTX-10-150-316
    Vorrätig: 18
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 10,00
    Ø2 - Passend zur Zylindergröße (mm) 23,00
    L1 - Passend für Hublänge (mm) 150,00
  9. LTX-10-200
    Vorrätig: 11
    Material Edelstahl 304
    Ø1 - Passend zur Kolbengröße (mm) 10,00
    Ø2 - Passend zur Zylindergröße (mm) 23,00
    L1 - Passend für Hublänge (mm) 200,00
  10. LTX-10-200-316
    Vorrätig: 21
    Material Edelstahl 316
    Ø1 - Passend zur Kolbengröße (mm) 10,00
    Ø2 - Passend zur Zylindergröße (mm) 23,00
    L1 - Passend für Hublänge (mm) 200,00
Seite
pro Seite
Material

Edelstahl 304.

Stainless steel Locking tube with gas spring

Montage und Verwendung

Die Arretierung sorgt dafür, dass äußere Einwirkungen wie Wind, Aufprall, Stöße u. dergl. nicht dazu führen, dass z. B. ein Deckel schließt und eine Gefahr für Verletzungen oder Sachschäden entsteht.

Die Funktion der Arretierung kann einfach durch seitlichen Druck auf die Arretierung aufgehoben werden.

How to mount a locking tube

  1. Bei der Montage der Arretierung an der Gasfeder kann es schwierig sein, das Gewinde der Kolbenstange durch das Endstück an der Arretierung zu führen. Das liegt an dem federbelasteten Endstück, welches zur Seite kippt, um eine korrekte Federfunktion zu gewährleisten, nachdem die Montage abgeschlossen ist.
  2. Auf den höchsten Punkt des Endstücks drücken und dabei die Kolbenstange durch das Loch im Endstück führen. Gasfedern mit 6 mm Kolbenstange ans Endstück anschrauben.
  3. Die Montage der Arretierung ist nun korrekt und das Endfitting kann montiert werden.
