Arretierung

Technische Zeichnung - Arretierung - Schwarzer Stahl

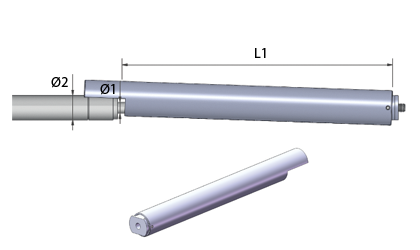

Technische Zeichnung - Arretierung - Edelstahl - AISI 304

Bestellen Sie Montag bis Donnerstag vor 15:30 Uhr und Freitag vor 14:45 Uhr. Dann versenden wir die Ware am selben Tag mit voraussichtlicher Lieferung innerhalb von 2-4 Tagen. Dies gilt für alle am Lager geführten Gummibälge

Klicken Sie auf den Warenkorb neben dem gewünschten Artikel, um Mengenrabatte und Preise anzuzeigen. Mit den Sortier-Schiebereglern unten können Sie einfach und schnell navigieren.

Was ist eine Arretierung?


Arretierungen dienen in Konstruktionen mit Gasfedern als Schutzvorrichtung. Eine Arretierung verhindert ein unerwartetes Schließen der Gasfeder. Dies kann bei einem Windstoß, Deformation der Gasfeder, undichten Dichtungen, Überlastung der Konstruktion u. a. geschehen.

Hinweis: Arretierungen können nur zusammen mit Gasfedern mit Gewinde benutzt werden.

Schwarzer Stahl


Die schwarze Ausführung ist epoxy-pulverbeschichtet. Dies bietet einen gewissen Rostschutz.

Edelstahl - AISI 304


Pokud potřebujete aretační pojistku používat ve vlhkém nebo mokrém prostředí, doporučujeme provedení z nerezové oceli.

Edelstahl - AISI 316


Einsatz in Konstruktionen, die aggressiven Reinigungsmitteln ausgesetzt sind oder in maritimen Umgebungen

Montage:


Die Kolbenstange der Gasfeder muss in die Arretierung eingeführt werden und das Gewinde muss durch die Bohrung am Ende der Arretierung geführt werden. Das Gewinde passt besser hindurch, wenn man die Platte unten kippt. Danach wird das Endstück angeschraubt. Die Kippfunktion versucht immer, dass die Arretierung gegen die Kolbenstange drückt und damit verhindert, dass die Gasfeder unvorhergesehen zusammenfährt, indem der Zylinder an die Kante der Arretierung stößt und die Bewegung gestoppt wird. Vor dem Schließen der Tür – d. h. bevor sich die Gasfeder zusammendrücken lässt – muss die Arretierung gelöst werden, indem sie aus dem Kolben drückt, damit sich der Zylinder frei in der Arretierung bewegen kann.

42-46778-description

Edelstahl 304

42-46664-description

Edelstahl 316

42-46101-description

Schwarz lackiert

Einkaufsoptionen
Shopping-Möglichkeiten
Ø1 - Kolbenstange Durchmesser (mm)
Ø2 - Zylinder Durchmesser (mm)
L1 - Hublänge (mm) (+/- 2 mm)
Material

Artikel 1-10 von 61

Seite
pro Seite
Absteigend sortieren
Preise anzeigen - In den Warenkorb Material Ø1
Kolbenstange Durchmesser (mm)
Ø2
Zylinder Durchmesser (mm)
L1
Hublänge (mm) (+/- 2 mm)
Artikelnummer Lager-bestand Technische Zeichnung Lesen Sie mehr 3D CAD
Schwarz lackiert 6.00 15.00 80.00 LTN-6-80 LTN-6-80
Schwarz lackiert 6.00 15.00 100.00 LTN-6-100 LTN-6-100
Schwarz lackiert 6.00 15.00 150.00 LTN-6-150 LTN-6-150
Schwarz lackiert 6.00 15.00 200.00 LTN-6-200 LTN-6-200
Schwarz lackiert 8.00 18.00 100.00 LTN-8-100 LTN-8-100
Edelstahl 304 8.00 18.00 100.00 LTX-8-100 LTX-8-100
Edelstahl 316 8.00 18.00 100.00 LTX-8-100-316 LTX-8-100-316
Edelstahl 304 8.00 18.00 140.00 LTX-8-140 LTX-8-140
Edelstahl 316 8.00 18.00 140.00 LTX-8-140-316 LTX-8-140-316
Schwarz lackiert 8.00 18.00 150.00 LTN-8-150 LTN-8-150

Artikel 1-10 von 61

Seite
pro Seite
Absteigend sortieren
Material

Schwarzer Stahl
Die schwarze Version ist epoxy-pulverbeschichtet und damit widerstandsfähig gegen Korrosion.

Edelstahl - AISI 304
Pokud potřebujete aretační pojistku používat ve vlhkém nebo mokrém prostředí, doporučujeme provedení z nerezové oceli.

Edelstahl - AISI 316
Einsatz in Konstruktionen, die aggressiven Reinigungsmitteln ausgesetzt sind oder in maritimen Umgebungen

Montage und Verwendung

Die Arretierung sorgt dafür, dass äußere Einwirkungen wie Wind, Aufprall, Stöße u. dergl. nicht dazu führen, dass z. B. ein Deckel schließt und eine Gefahr für Verletzungen oder Sachschäden entsteht.

Die Funktion der Arretierung kann einfach durch seitlichen Druck auf die Arretierung aufgehoben werden.

Montage und Verwendung - Arretierung

  1. Bei der Montage der Arretierung an der Gasfeder kann es schwierig sein, das Gewinde der Kolbenstange durch das Endstück an der Arretierung zu führen. Das liegt an dem federbelasteten Endstück, welches zur Seite kippt, um eine korrekte Federfunktion zu gewährleisten, nachdem die Montage abgeschlossen ist.
  2. Das liegt an dem federbelasteten Endstück, welches zur Seite kippt, um eine korrekte Federfunktion zu gewährleisten, nachdem die Montage abgeschlossen ist.
  3. Auf den höchsten Punkt des Endstücks drücken und dabei die Kolbenstange durch das Loch im Endstück führen. Gasfedern mit 6 mm Kolbenstange ans Endstück anschrauben.
  4. Die Montage der Arretierung ist nun korrekt und das Endfitting kann montiert werden.
