Zugfedern - Edelstahl
serie D - Diese Serie ist in drei verschiedenen Längen lieferbar: 300 mm - 500 mm und 1.000 mm. Diese Federn sind vor allem für Testzwecke gedacht, denn sie können selbst auf die gewünschte Länge gekürzt und anschließend mit Ösen versehen werden.
Bitte beachten Sie, dass diese Federn keine Ösen haben.
Finden Sie die richtigen Abmessungen mit Hilfe der Filter. Wenn die richtige Größe oder Leistung nicht auf Lager ist, können wir Ihnen helfen, die gewünschten Artikel in der gewünschten Menge herzustellen. Kontaktieren Sie uns für diese Option.
Mengenrabatte können Sie einsehen, indem Sie auf den Warenkorb neben dem gewünschten Artikel klicken.
Die typische Lieferung erfolgt innerhalb von 1 - 2 Tagen, wenn die Artikel auf Lager sind und die Bestellung vor 15:45 Uhr von Montag - Donnerstag aufgegeben wird. Am Freitag werden wir bis 15:15 Uhr versenden. Es ist auch möglich, die Bestandsnummer oben auf der Seite einzugeben, um direkt zum Artikel zu gelangen

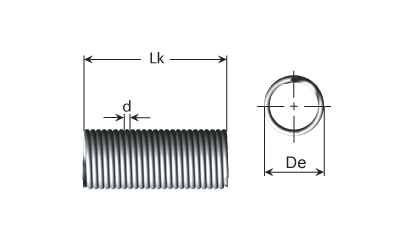

| Preise anzeigen - In den Warenkorb | Material | d Drahtdicke (mm) |
De Außen durch-messer (mm) |
Di Innen durch-messer (mm) |
Lk Feder-körperlänge (mm) |
Serie | Artikelnummer | Lager-bestand | Technische Zeichnung | Lesen Sie mehr | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Edelstahl 302 | 0,40 | 2,40 | 1,60 | 1.000,00 | D | 49000 |
|
|||||
| Edelstahl 302 | 0,40 | 3,40 | 2,60 | 1.000,00 | D | 49010 |
|
|||||
| Edelstahl 302 | 0,50 | 3,50 | 2,50 | 1.000,00 | D | 49020 |
|
|||||
| Edelstahl 302 | 0,50 | 5,50 | 4,50 | 1.000,00 | D | 49030 |
|
|||||
| Edelstahl 302 | 0,60 | 6,00 | 4,80 | 300,00 | D | 1RF |
|
|||||
| Edelstahl 302 | 0,63 | 4,50 | 3,24 | 1.000,00 | D | 49040 |
|
|||||
| Edelstahl 302 | 0,63 | 7,00 | 5,74 | 1.000,00 | D | 49050 |
|
|||||
| Edelstahl 302 | 0,75 | 7,00 | 5,50 | 300,00 | D | 2RF |
|
|||||
| Edelstahl 302 | 0,80 | 5,50 | 3,90 | 1.000,00 | D | 49060 |
|
|||||
| Edelstahl 302 | 0,80 | 8,00 | 6,40 | 300,00 | D | 3RF |
|
- 49000Vorrätig: 14
Material Edelstahl 302d - Drahtdicke (mm) 0,40De - Außen durch-messer (mm) 2,40Di - Innen durch-messer (mm) 1,60Lk - Feder-körperlänge (mm) 1.000,00Serie D
- 49010Vorrätig: 7
Material Edelstahl 302d - Drahtdicke (mm) 0,40De - Außen durch-messer (mm) 3,40Di - Innen durch-messer (mm) 2,60Lk - Feder-körperlänge (mm) 1.000,00Serie D
- 49020Vorrätig: 30
Material Edelstahl 302d - Drahtdicke (mm) 0,50De - Außen durch-messer (mm) 3,50Di - Innen durch-messer (mm) 2,50Lk - Feder-körperlänge (mm) 1.000,00Serie D
- 49030Vorrätig: 55
Material Edelstahl 302d - Drahtdicke (mm) 0,50De - Außen durch-messer (mm) 5,50Di - Innen durch-messer (mm) 4,50Lk - Feder-körperlänge (mm) 1.000,00Serie D
- 1RFVorrätig: 334
Material Edelstahl 302d - Drahtdicke (mm) 0,60De - Außen durch-messer (mm) 6,00Di - Innen durch-messer (mm) 4,80Lk - Feder-körperlänge (mm) 300,00Serie D
- 49040Vorrätig: 25
Material Edelstahl 302d - Drahtdicke (mm) 0,63De - Außen durch-messer (mm) 4,50Di - Innen durch-messer (mm) 3,24Lk - Feder-körperlänge (mm) 1.000,00Serie D
- 49050Vorrätig: 20
Material Edelstahl 302d - Drahtdicke (mm) 0,63De - Außen durch-messer (mm) 7,00Di - Innen durch-messer (mm) 5,74Lk - Feder-körperlänge (mm) 1.000,00Serie D
- 2RFVorrätig: 488
Material Edelstahl 302d - Drahtdicke (mm) 0,75De - Außen durch-messer (mm) 7,00Di - Innen durch-messer (mm) 5,50Lk - Feder-körperlänge (mm) 300,00Serie D
- 49060Vorrätig: 18
Material Edelstahl 302d - Drahtdicke (mm) 0,80De - Außen durch-messer (mm) 5,50Di - Innen durch-messer (mm) 3,90Lk - Feder-körperlänge (mm) 1.000,00Serie D
- 3RFVorrätig: 280
Material Edelstahl 302d - Drahtdicke (mm) 0,80De - Außen durch-messer (mm) 8,00Di - Innen durch-messer (mm) 6,40Lk - Feder-körperlänge (mm) 300,00Serie D
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbeitstemperatur zwischen -200 ºC und +250 ºC
Die Augen an der Zugfeder werden vom Kunden selbst umgebogen.
Für diese Feder-Serie gibt es keine Federkonstanten. Diese Federn sind für Test- und Versuchszwecke gedacht, bei denen sie auf die gewünschte Länge gekürzt werden. Die Federkonstante richtet sich nach der Länge und daher können wir keine allgemeine Federkonstante angeben.
Normalerweise rechts.
Standardfedern sind nicht mit einer speziellen Wickelrichtung definiert. Je nach Produktion können die Federn rechts- oder linksgewickelt hergestellt werden. Wird eine bestimmte Wickelrichtung gewünscht, muss eine Spezialfeder hergestellt werden.
Die Federn sind für Erprobungen und Versuche vorgesehen, bei denen man selbst die gewünschte Länge abschneidet.
Wird eine Zugfeder mit exaktem Wert bei einem der folgenden Parameter gewünscht, ist eine Sonderanfertigung notwendig:
- Auge Typ
- Auge Höhe (LH)
- Augenposition (X)
- Augenbreite (sofern die Feder in ein Rohr eingebaut werden soll)
- Öffnung im Auge (m)
- Vorspannung (F0)
