Vertäuungsfedern aus Edelstahl

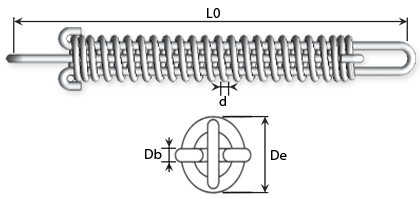

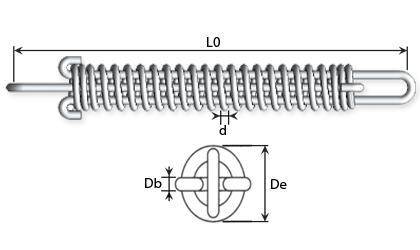

Technische Zeichnung - Vertäuungsfedern

Vertäuungsfedern schnell geliefert
Vertäuungsfedern sind Lagerware und innerhalb von 24 Stunden lieferbar. Kaufen Sie Ihre Vertäuungsfeder jetzt im Onlineshop!

Eine Vertäuungsfeder besteht aus einer Druckfeder und zwei Bügeln. Mit einem Bügel an jedem Ende wird aus der Druckfeder eine Zugfeder. Die Bügel sind viel stärker als die normalen Ösen an Zugfedern.

Mengenrabatte können Sie einsehen, indem Sie auf den Warenkorb neben dem gewünschten Artikel klicken.
Die typische Lieferung erfolgt innerhalb von 1 - 2 Tagen, wenn die Artikel auf Lager sind und die Bestellung vor 16:00 Uhr von Montag - Donnerstag aufgegeben wird. Am Freitag werden wir bis 15:45 Uhr versenden. Es ist auch möglich, die Bestandsnummer oben auf der Seite einzugeben, um direkt zum Artikel zu gelangen.

Finden Sie die richtigen Abmessungen mit Hilfe der Filter.
Wenn die richtige Größe oder Leistung nicht auf Lager ist, können wir Ihnen helfen. kontaktieren Sie uns für diese Option.


Einkaufsoptionen
Shopping-Möglichkeiten
d - Drahtdicke (mm)
De - Außen durchmesser (mm)
L0 - Unbelastete Länge (mm)
Ln - Max. belastete Länge (mm)
Sn - Max. Weg (mm)
Fn - Max. Belastung bei Ln (N)
R - Federkonstante (N/mm)
db - Drahtdicke Bügel (mm)

Artikel 1-10 von 20

Seite
pro Seite
Absteigend sortieren
d
Drahtdicke (mm)
De
Außen durchmesser (mm)
L0
Unbelastete Länge (mm)
Ln
Max. belastete Länge (mm)
Sn
Max. Weg (mm)
Fn
Max. Belastung bei Ln (N)
R
Federkonstante (N/mm)
db
Drahtdicke Bügel (mm)
Artikelnummer Technische Zeichnung Ver-gleichen Lesen Sie mehr 3D CAD Lager-bestand Preise anzeigen - In den Warenkorb
1,00 7,30 40,00 49,60 9,60 39,60 4,11 1,00 BF-10980 BF-10980 -
1,00 7,30 60,00 75,40 15,40 23,90 1,55 1,00 BF-10982 BF-10982 -
1,60 14,10 100,00 150,00 50,00 119,00 2,34 1,60 BF-10984 BF-10984 -
1,60 14,10 125,00 201,00 76,00 121,00 1,58 1,60 BF-10985 BF-10985 -
2,00 22,00 175,00 275,00 100,00 140,00 1,40 2,00 BF-10987 BF-10987 -
2,00 22,00 200,00 306,00 106,00 119,00 1,12 2,00 BF-10988 BF-10988 -
2,50 27,50 275,00 395,90 121,00 217,00 1,41 3,00 BF-10991 BF-10991 -
3,00 33,00 250,00 354,00 104,00 218,00 2,10 3,00 BF-10990 BF-10990 -
3,60 40,00 350,00 520,00 170,00 335,00 1,90 3,60 BF-10993 BF-10993 -
4,00 54,00 375,00 635,00 260,00 373,00 1,43 4,00 BF-10994 BF-10994 -
  1. BF-10980
    Vorrätig: 9
    d - Drahtdicke (mm) 1,00
    De - Außen durchmesser (mm) 7,30
    L0 - Unbelastete Länge (mm) 40,00
    Ln - Max. belastete Länge (mm) 49,60
    Sn - Max. Weg (mm) 9,60
    Fn - Max. Belastung bei Ln (N) 39,60
    R - Federkonstante (N/mm) 4,11
    db - Drahtdicke Bügel (mm) 1,00
  2. BF-10982
    Vorrätig: 19
    d - Drahtdicke (mm) 1,00
    De - Außen durchmesser (mm) 7,30
    L0 - Unbelastete Länge (mm) 60,00
    Ln - Max. belastete Länge (mm) 75,40
    Sn - Max. Weg (mm) 15,40
    Fn - Max. Belastung bei Ln (N) 23,90
    R - Federkonstante (N/mm) 1,55
    db - Drahtdicke Bügel (mm) 1,00
  3. BF-10984
    Vorrätig: 9
    d - Drahtdicke (mm) 1,60
    De - Außen durchmesser (mm) 14,10
    L0 - Unbelastete Länge (mm) 100,00
    Ln - Max. belastete Länge (mm) 150,00
    Sn - Max. Weg (mm) 50,00
    Fn - Max. Belastung bei Ln (N) 119,00
    R - Federkonstante (N/mm) 2,34
    db - Drahtdicke Bügel (mm) 1,60
  4. BF-10985
    Vorrätig: 15
    d - Drahtdicke (mm) 1,60
    De - Außen durchmesser (mm) 14,10
    L0 - Unbelastete Länge (mm) 125,00
    Ln - Max. belastete Länge (mm) 201,00
    Sn - Max. Weg (mm) 76,00
    Fn - Max. Belastung bei Ln (N) 121,00
    R - Federkonstante (N/mm) 1,58
    db - Drahtdicke Bügel (mm) 1,60
  5. BF-10987
    Vorrätig: 7
    d - Drahtdicke (mm) 2,00
    De - Außen durchmesser (mm) 22,00
    L0 - Unbelastete Länge (mm) 175,00
    Ln - Max. belastete Länge (mm) 275,00
    Sn - Max. Weg (mm) 100,00
    Fn - Max. Belastung bei Ln (N) 140,00
    R - Federkonstante (N/mm) 1,40
    db - Drahtdicke Bügel (mm) 2,00
  6. BF-10988
    Vorrätig: 3
    d - Drahtdicke (mm) 2,00
    De - Außen durchmesser (mm) 22,00
    L0 - Unbelastete Länge (mm) 200,00
    Ln - Max. belastete Länge (mm) 306,00
    Sn - Max. Weg (mm) 106,00
    Fn - Max. Belastung bei Ln (N) 119,00
    R - Federkonstante (N/mm) 1,12
    db - Drahtdicke Bügel (mm) 2,00
  7. BF-10991
    Vorrätig: 3
    d - Drahtdicke (mm) 2,50
    De - Außen durchmesser (mm) 27,50
    L0 - Unbelastete Länge (mm) 275,00
    Ln - Max. belastete Länge (mm) 395,90
    Sn - Max. Weg (mm) 121,00
    Fn - Max. Belastung bei Ln (N) 217,00
    R - Federkonstante (N/mm) 1,41
    db - Drahtdicke Bügel (mm) 3,00
  8. BF-10990
    Vorrätig: 37
    d - Drahtdicke (mm) 3,00
    De - Außen durchmesser (mm) 33,00
    L0 - Unbelastete Länge (mm) 250,00
    Ln - Max. belastete Länge (mm) 354,00
    Sn - Max. Weg (mm) 104,00
    Fn - Max. Belastung bei Ln (N) 218,00
    R - Federkonstante (N/mm) 2,10
    db - Drahtdicke Bügel (mm) 3,00
  9. BF-10993
    Vorrätig: 4
    d - Drahtdicke (mm) 3,60
    De - Außen durchmesser (mm) 40,00
    L0 - Unbelastete Länge (mm) 350,00
    Ln - Max. belastete Länge (mm) 520,00
    Sn - Max. Weg (mm) 170,00
    Fn - Max. Belastung bei Ln (N) 335,00
    R - Federkonstante (N/mm) 1,90
    db - Drahtdicke Bügel (mm) 3,60
  10. BF-10994
    Vorrätig: 6
    d - Drahtdicke (mm) 4,00
    De - Außen durchmesser (mm) 54,00
    L0 - Unbelastete Länge (mm) 375,00
    Ln - Max. belastete Länge (mm) 635,00
    Sn - Max. Weg (mm) 260,00
    Fn - Max. Belastung bei Ln (N) 373,00
    R - Federkonstante (N/mm) 1,43
    db - Drahtdicke Bügel (mm) 4,00

Artikel 1-10 von 20

Seite
pro Seite
Absteigend sortieren
Material

Edelstahl:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbeitstemperatur zwischen -200 ºC und +250 ºC

Glossar
Technical information - draw bar springs
d
=
Draht in mm (Feder)
db
=
Draht in mm (Bügel)
De
=
Außendurchmesser Feder
Bi
=
Innendurchmesser Bügel
Lh
=
Bügel Höhe innen
R
=
Federkonstante N/mm
L0
=
Unbelastete Gesamtlänge innen in Bügeln gemessen
Ln
=
Max. belastete Länge
sn
=
Max. Weg
Fn
=
Max. Kraft
