Tellerfedern

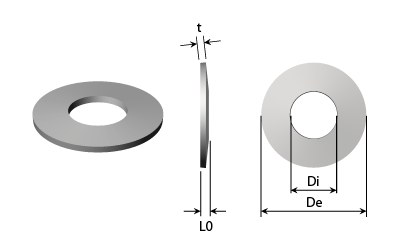

Technische Zeichnung - Tellerfedern

Bestellen Sie Montag bis Donnerstag vor 15:30 Uhr und Freitag vor 14:45 Uhr. Dann versenden wir die Ware am selben Tag mit voraussichtlicher Lieferung innerhalb von 2-4 Tagen. Dies gilt für alle am Lager geführten Tellerfedern

Dies gilt für alle am Lager geführten Tellerfedern

Klicken Sie auf den Warenkorb neben dem gewünschten Artikel, um Mengenrabatte und Preise anzuzeigen.

Mit den Sortier-Schiebereglern unten können Sie einfach und schnell navigieren.

Was ist eine Tellerfeder?


Eine Tellerfeder liefert eine große Kraft bei kurzem Federweg und wird daher häufig bei Konstruktionen eingesetzt, bei denen große Kraft auf kleinstem Raum benötigt wird. Die Tellerfeder hat die Form einer konischer Federscheibe, die beim Zusammendrücken einen Widerstand leistet, was der Feder ihre Federwirkung verleiht.

Holen Sie mehr Kraft aus Tellerfedern


Reicht eine Tellerfeder für die gewünschte Kraft und den gewünschten Federweg nicht aus, besteht die Möglichkeit mehrere Tellerfedern zusammenzusetzen/zu stapeln.

Setzt man 2 gleiche Tellerfedern ineinander, ergibt dies 2 * die Kraft und 1 * den Federweg.
Setzt man 2 gleiche Tellerfedern gegeneinander, ergibt dies 1 * die Kraft und 2 * den Federweg.

Daher kann man durch Kombinieren gleicher Stapel die Kraft und den Federweg der Aufgabe anpassen.

Tellerfedern in Schwarz


Schwarze Tellerfedern sind phosphatiert und geölt. Dies bietet einen gewissen allgemeinen Schutz, jedoch keinen ausgemachten Rostschutz.

Tellerfedern in Edelstahl


Unsere Edelstahl-Tellerfedern werden aus AISI 302-Material hergestellt. Wir empfehlen diese für den Einsatz in feuchten oder nassen Umgebungen.

45-46655-description

Edelstahl 302

45-57546-description

Federstahl - Geölt

Einkaufsoptionen
Shopping-Möglichkeiten
De - Außen durch-messer (mm)
Di - Innen durch-messer (mm)
t - Dicke (mm)
L0 - Unbelastete Länge (mm)
L - Höhe bei Belastung F (mm)
F - Kraft (N)
s - Max. Weg (mm)
Material

Artikel 1-10 von 341

Seite
pro Seite
Absteigend sortieren
Preise anzeigen - In den Warenkorb Material De
Außen durch-messer (mm)
Di
Innen durch-messer (mm)
t
Dicke (mm)
L0
Unbelastete Länge (mm)
L
Höhe bei Belastung F (mm)
F
Kraft (N)
s
Max. Weg (mm)
Artikelnummer Lager-bestand Technische Zeichnung Lesen Sie mehr 3D CAD
Edelstahl 302 6.00 3.20 0.30 0.45 0.34 99.45 0.11 00600100RF 00600100RF
Federstahl - Geölt 6.00 3.20 0.30 0.45 0.34 117.00 0.11 00600100 00600100
Federstahl - Geölt 8.00 3.20 0.20 0.40 0.25 26.00 0.15 00800200 00800200
Edelstahl 302 8.00 3.20 0.30 0.55 0.36 89.25 0.19 00800300RF 00800300RF
Federstahl - Geölt 8.00 3.20 0.30 0.55 0.36 105.00 0.19 00800300 00800300
Edelstahl 302 8.00 3.20 0.40 0.60 0.45 158.10 0.15 00800400RF 00800400RF
Federstahl - Geölt 8.00 3.20 0.40 0.60 0.45 186.00 0.15 00800400 00800400
Federstahl - Geölt 8.00 3.20 0.50 0.70 0.55 357.00 0.15 00800500 00800500
Federstahl - Geölt 8.00 4.20 0.20 0.45 0.26 39.00 0.19 00800550 00800550
Edelstahl 302 8.00 4.20 0.30 0.55 0.36 101.15 0.19 00800600RF 00800600RF

Artikel 1-10 von 341

Seite
pro Seite
Absteigend sortieren
Material
Federstahl - Geölt

Oberfläche:
Phosphatiert und geölt.
Arbeitstemperatur:
Zwischen -20 ºC und +100 ºC
Klassifikation:
Materialdicke t weniger als 1,25mm:
CK 67, CK 75 und CK 85 gemäß DIN 17222
Materialstärke (t) ab 1,25 mm:
50 CRV 4 gemäß DIN 17222 und DIN 17221
Gestaltung:
Materialdicke t weniger als 1,25mm:
Ausgestanzt, kaltgeformt mit abgerundeten Kanten
Materialdicke t von 1,25mm bis 6,00mm:
Ausgestanzt, kaltgeformt und abgedrehte Durchmesser
Materialdicke t über 6,00mm:
Kalt- oder heißgeformt und alle Oberflächen bearbeitet
Edelstahl 302

Arbeitstemperatur:
Zwischen -200 ºC und +200 ºC
Klassifikation:
W. Nr. 1.4310
Gestaltung:
Materialdicke t weniger als 1,25mm:
Ausgestanzt, kaltgeformt mit abgerundeten Kanten
Materialdicke t von 1,25mm bis 6,00mm:
Ausgestanzt, kaltgeformt und abgedrehte Durchmesser
Materialdicke t über 6,00mm:
Kalt- oder heißgeformt und alle Oberflächen bearbeitet
Toleranzen

Federn sind nach DIN 2093 dimensioniert. Die Abmessungen sind unbearbeitete Maße. Die Maße können daher von den Werten in den Tabellen abweichen. Dies gilt für den Durchmesser und die Stärke.

Die Kraft wird theoretisch berechnet und ist daher nur ein Richtwert mit der Möglichkeit großer Toleranzen.

Datenblatt und 3D-CAD

Wenn Sie für Federn Datenblätter im PDF-Format oder 3D-CAD-Zeichnungen im .step-, .iges- oder .sat-Format wünschen, können Sie diese kostenlos herunterladen, indem Sie auf das 3D-CAD-Symbol neben der Artikelnummer in der Tabelle klicken.

Lebensdauer der Feder

Die Lebensdauer einer Feder ist im Allgemeinen sehr schwer zu definieren. Es kommen äußerst viele Parameter ins Spiel, und es ist daher unmöglich, eine Lebensdauer zu definieren.

Zu den Parametern, die einen großen Einfluss auf die Lebensdauer haben, gehören: Einbau, Einbaumethode, Anzahl der Bewegungen, Vibrationen, Schockeffekte, Verdrehung, Federweglänge, nicht-axialer Federweg, Temperatur, Verschleiß gegen andere Oberflächen, Anwendungsumgebung, eventuelle Reinigungsmittel, seitliche Einwirkungen usw.

Bei maximaler oder darüber hinaus gehender Belastung ist die Lebensdauer der Feder nur kurz und sie kann dauerhaft deformiert werden.
