Stützscheiben & Passscheiben

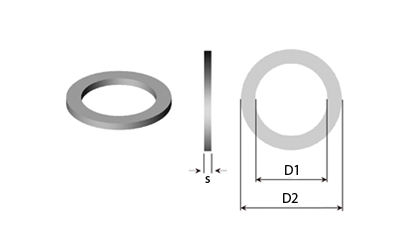

Technische Zeichnung - Stützscheiben & Passscheiben

Stütz- und Passscheiben sind flache Scheiben, die dort eingesetzt werden, wo ein axialer Spielraum ausgeglichen werden muss. Dabei kann es sich um eine Achse handeln, an der sich ein Sicherungsring/ein Lager befindet, zwischen dem es einen Spielraum gibt, der ausgeglichen werden muss. Durch eine Kombination der verschiedenen Dicken der Scheiben kann man den Spielraum genau ausgleichen. Stützscheiben sind die dicksten zum Ausgleichen größerer Spielräume, und die Passscheiben sind in dünnen Dicken lieferbar mit bis zu 0,1 mm Dickenunterschieden und Toleranzen von 0,03 bis 0,05 mm.

Die Lagernummer einer Passscheibe besteht aus einem Buchstaben und fünf Ziffern (S7****).

Die Lagernummer einer Stützscheibe besteht aus einem Buchstaben und fünf Ziffern (S9****).

Stützscheiben mit einer Dicke von mehr als 1,5 mm haben geschliffene Flächen.

Material

Stützscheiben: Federstahl DIN 17222 - WERKSTOFF NR. 1.0605
Härte 440 bis 500 HV 10

Passscheiben: Stahl 2 K 50 DIN 1624
Härte 170 bis 225 Hv 10

Was ist was?

Stützscheiben: Lagernummern, die mit S7 beginnen (z. B. S75100)
Passscheiben: Lagernummern, die mit S9 beginnen (z. B. S90100)

Charakteristika

Stütz- und Passscheiben sind flache Scheiben, die dort eingesetzt werden, wo ein axialer Spielraum ausgeglichen werden muss. Das kann zum Beispiel eine Achse sein, auf der ein Sicherungsring/ein Lager sitzt, zwischen dem es einen Spielraum gibt, der ausgeglichen werden muss. Durch Kombination unterschiedlich dicker Scheiben lässt sich der Spielraum genau ausgleichen.

Stützscheiben mit einer Dicke von mehr als 1,5 mm sind an den Flächen geschliffen.

Oberfläche

Phosphatiert und geölt.

Artikel 1-10 von 339

Seite
pro Seite
Absteigend sortieren
Di
Innen durchmesser (mm)
De
Außen durchmesser (mm)
s
Dicke (mm)
Toleranz (mm) Artikelnummer Technische Zeichnung Vergleichen Lesen Sie mehr In den Warenkorb Lagerbestand 3D CAD
3,00 6,00 0,10 -0,03 S75000 S75000 1.274
3,00 6,00 0,20 -0,04 S75020 S75020 837
3,00 6,00 0,30 -0,05 S75040 S75040 1.060
3,00 6,00 0,50 -0,05 S75050 S75050 660
3,00 6,00 1,00 -0,05 S90000 S90000 1.584
3,00 6,00 1,00 -0,05 S75060 S75060 605
4,00 8,00 0,10 -0,03 S75070 S75070 1.646
4,00 8,00 0,20 -0,04 S75090 S75090 501
4,00 8,00 0,30 -0,05 S75110 S75110 1.431
4,00 8,00 0,50 -0,05 S75120 S75120 117
  1. S75000
    Vorrätig: 1.274
    Di - Innen durchmesser (mm) 3,00
    De - Außen durchmesser (mm) 6,00
    s - Dicke (mm) 0,10
    Toleranz (mm) -0,03
  2. S75020
    Vorrätig: 837
    Di - Innen durchmesser (mm) 3,00
    De - Außen durchmesser (mm) 6,00
    s - Dicke (mm) 0,20
    Toleranz (mm) -0,04
  3. S75040
    Vorrätig: 1.060
    Di - Innen durchmesser (mm) 3,00
    De - Außen durchmesser (mm) 6,00
    s - Dicke (mm) 0,30
    Toleranz (mm) -0,05
  4. S75050
    Vorrätig: 660
    Di - Innen durchmesser (mm) 3,00
    De - Außen durchmesser (mm) 6,00
    s - Dicke (mm) 0,50
    Toleranz (mm) -0,05
  5. S90000
    Vorrätig: 1.584
    Di - Innen durchmesser (mm) 3,00
    De - Außen durchmesser (mm) 6,00
    s - Dicke (mm) 1,00
    Toleranz (mm) -0,05
  6. S75060
    Vorrätig: 605
    Di - Innen durchmesser (mm) 3,00
    De - Außen durchmesser (mm) 6,00
    s - Dicke (mm) 1,00
    Toleranz (mm) -0,05
  7. S75070
    Vorrätig: 1.646
    Di - Innen durchmesser (mm) 4,00
    De - Außen durchmesser (mm) 8,00
    s - Dicke (mm) 0,10
    Toleranz (mm) -0,03
  8. S75090
    Vorrätig: 501
    Di - Innen durchmesser (mm) 4,00
    De - Außen durchmesser (mm) 8,00
    s - Dicke (mm) 0,20
    Toleranz (mm) -0,04
  9. S75110
    Vorrätig: 1.431
    Di - Innen durchmesser (mm) 4,00
    De - Außen durchmesser (mm) 8,00
    s - Dicke (mm) 0,30
    Toleranz (mm) -0,05
  10. S75120
    Vorrätig: 117
    Di - Innen durchmesser (mm) 4,00
    De - Außen durchmesser (mm) 8,00
    s - Dicke (mm) 0,50
    Toleranz (mm) -0,05
