Multiwelle-Druckfedern
Große Auswahl an mehrwelligen Druckfedern aus rostfreiem Federstahl
Bestellen Sie Montag bis Donnerstag vor 15:30 Uhr und Freitag vor 14:45 Uhr. Dann versenden wir die Ware am selben Tag mit voraussichtlicher Lieferung innerhalb von 2-4 Tagen. Dies gilt für alle am Lager geführten mehrwelligen Druckfedern
Klicken Sie auf den Warenkorb neben dem gewünschten Artikel, um Mengenrabatte und Preise anzuzeigen.
Mit Hilfe unserer Sortier-Schieberegler können Sie einfach und schnell durch unser Sortiment von mehrwellige Druckfedern navigieren. Wir haben mehr als 100 verschiedene Abmessungen auf Lager, die heute versandbereit sind.
Mehrwellige Druckfedern aus Edelstahl sind für Konstruktionen konzipiert, bei denen aus Platzgründen keine „normale“ Druckfeder verwendet werden kann.
Der rostfreie Federstahl macht unsere mehrwelligen Druckfedern für sowohl feuchte als auch trockene Umgebungen einsetzbar.
Mehrwellige Druckfedern gibt es nicht als Sonderanfertigung.

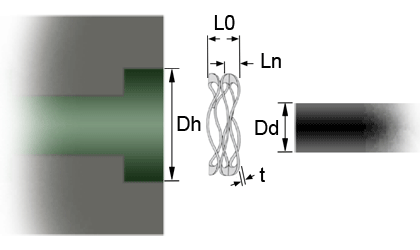

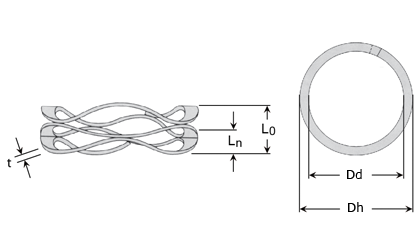

Die Innen- und Außenabmessungen (Dd und Dh) dürfen nicht mit den typischen Innen- und Außenabmessungen (De und Di) verwechselt werden, die von gewöhnlichen Druckfedern bekannt sind.
Max. Achse (Dd): Wird eine Feder über einer Achse angeordnet, darf der Außendurchmesser der Achse (Dd) nicht überschreiten, damit die Feder ungehindert „arbeiten“ kann. Die tatsächlichen Innenabmessungen der Feder sind daher immer größer als der angegebene Wert (Dd).
Mindestlochdurchmesser (Dh): Wenn die Feder in einem Loch verbaut werden soll, ist dies der Mindestdurchmesser, den das Loch haben muss, damit die Feder ungehindert „arbeiten“ kann. Die tatsächliche Außenabmessung der Feder ist daher immer kleiner als der angegebene (Dh) Wert.
| Preise anzeigen - In den Warenkorb | Material | Dd Max. Welle (mm) |
Dh Min. Loch (mm) |
t Dicke (mm) |
L0 Unbelastete Länge (mm) |
Ln Max. belastete Länge (mm) |
Sn Max. Weg (mm) |
Fn Max. Belastung bei Ln (N) |
R Feder-konstante (N/mm) |
Artikelnummer | Lager-bestand | Technische Zeichnung | Lesen Sie mehr | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Edelstahl 17-7 PH | 6,40 | 9,50 | 0,20 | 3,80 | 1,58 | 2,22 | 17,80 | 7,90 | MW0375-0150-04S |
|
|
||||
| Edelstahl 17-7 PH | 6,40 | 9,50 | 0,20 | 6,40 | 2,74 | 3,66 | 17,80 | 4,90 | MW0375-0250-04S |
|
|
||||
| Edelstahl 17-7 PH | 6,40 | 9,50 | 0,20 | 8,90 | 3,81 | 5,09 | 17,80 | 3,50 | MW0375-0350-04S |
|
|
||||
| Edelstahl 17-7 PH | 6,40 | 9,50 | 0,20 | 11,40 | 4,95 | 6,45 | 17,80 | 2,80 | MW0375-0450-04S |
|
|
||||
| Edelstahl 17-7 PH | 6,40 | 9,50 | 0,30 | 3,80 | 2,06 | 1,74 | 31,10 | 17,70 | MW0375-0150-07S |
|
|
||||
| Edelstahl 17-7 PH | 6,40 | 9,50 | 0,30 | 6,40 | 3,68 | 2,72 | 31,10 | 11,70 | MW0375-0250-07S |
|
|
||||
| Edelstahl 17-7 PH | 6,40 | 9,50 | 0,30 | 8,90 | 5,13 | 3,77 | 31,10 | 8,20 | MW0375-0350-07S |
|
|
||||
| Edelstahl 17-7 PH | 6,40 | 9,50 | 0,30 | 11,40 | 6,66 | 4,74 | 31,10 | 6,50 | MW0375-0450-07S |
|
|
||||
| Edelstahl 17-7 PH | 7,10 | 11,10 | 0,20 | 4,20 | 1,60 | 2,60 | 17,80 | 6,80 | MW0437-0165-04S |
|
|
||||
| Edelstahl 17-7 PH | 7,10 | 11,10 | 0,20 | 7,00 | 2,77 | 4,23 | 17,80 | 4,20 | MW0437-0275-04S |
|
|
- MW0375-0150-04SVorrätig: 221
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 6,40Dh - Min. Loch (mm) 9,50t - Dicke (mm) 0,20L0 - Unbelastete Länge (mm) 3,80Ln - Max. belastete Länge (mm) 1,58Sn - Max. Weg (mm) 2,22Fn - Max. Belastung bei Ln (N) 17,80R - Feder-konstante (N/mm) 7,90
- MW0375-0250-04SVorrätig: 194
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 6,40Dh - Min. Loch (mm) 9,50t - Dicke (mm) 0,20L0 - Unbelastete Länge (mm) 6,40Ln - Max. belastete Länge (mm) 2,74Sn - Max. Weg (mm) 3,66Fn - Max. Belastung bei Ln (N) 17,80R - Feder-konstante (N/mm) 4,90
- MW0375-0350-04SVorrätig: 428
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 6,40Dh - Min. Loch (mm) 9,50t - Dicke (mm) 0,20L0 - Unbelastete Länge (mm) 8,90Ln - Max. belastete Länge (mm) 3,81Sn - Max. Weg (mm) 5,09Fn - Max. Belastung bei Ln (N) 17,80R - Feder-konstante (N/mm) 3,50
- MW0375-0450-04SVorrätig: 17
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 6,40Dh - Min. Loch (mm) 9,50t - Dicke (mm) 0,20L0 - Unbelastete Länge (mm) 11,40Ln - Max. belastete Länge (mm) 4,95Sn - Max. Weg (mm) 6,45Fn - Max. Belastung bei Ln (N) 17,80R - Feder-konstante (N/mm) 2,80
- MW0375-0150-07SVorrätig: 187
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 6,40Dh - Min. Loch (mm) 9,50t - Dicke (mm) 0,30L0 - Unbelastete Länge (mm) 3,80Ln - Max. belastete Länge (mm) 2,06Sn - Max. Weg (mm) 1,74Fn - Max. Belastung bei Ln (N) 31,10R - Feder-konstante (N/mm) 17,70
- MW0375-0250-07SVorrätig: 226
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 6,40Dh - Min. Loch (mm) 9,50t - Dicke (mm) 0,30L0 - Unbelastete Länge (mm) 6,40Ln - Max. belastete Länge (mm) 3,68Sn - Max. Weg (mm) 2,72Fn - Max. Belastung bei Ln (N) 31,10R - Feder-konstante (N/mm) 11,70
- MW0375-0350-07SVorrätig: 81
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 6,40Dh - Min. Loch (mm) 9,50t - Dicke (mm) 0,30L0 - Unbelastete Länge (mm) 8,90Ln - Max. belastete Länge (mm) 5,13Sn - Max. Weg (mm) 3,77Fn - Max. Belastung bei Ln (N) 31,10R - Feder-konstante (N/mm) 8,20
- MW0375-0450-07SVorrätig: 19
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 6,40Dh - Min. Loch (mm) 9,50t - Dicke (mm) 0,30L0 - Unbelastete Länge (mm) 11,40Ln - Max. belastete Länge (mm) 6,66Sn - Max. Weg (mm) 4,74Fn - Max. Belastung bei Ln (N) 31,10R - Feder-konstante (N/mm) 6,50
- MW0437-0165-04SVorrätig: 59
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 7,10Dh - Min. Loch (mm) 11,10t - Dicke (mm) 0,20L0 - Unbelastete Länge (mm) 4,20Ln - Max. belastete Länge (mm) 1,60Sn - Max. Weg (mm) 2,60Fn - Max. Belastung bei Ln (N) 17,80R - Feder-konstante (N/mm) 6,80
- MW0437-0275-04SVorrätig: 285
Material Edelstahl 17-7 PHDd - Max. Welle (mm) 7,10Dh - Min. Loch (mm) 11,10t - Dicke (mm) 0,20L0 - Unbelastete Länge (mm) 7,00Ln - Max. belastete Länge (mm) 2,77Sn - Max. Weg (mm) 4,23Fn - Max. Belastung bei Ln (N) 17,80R - Feder-konstante (N/mm) 4,20
Edelstahl:
17-7PH WERKSTOFF NR. 1.4542
Arbeitstemperatur zwischen -200 ºC und +340 ºC
Wenn Sie für Federn Datenblätter im PDF-Format oder 3D-CAD-Zeichnungen im .step-, .iges- oder .sat-Format wünschen, können Sie diese kostenlos herunterladen, indem Sie auf das 3D-CAD-Symbol neben der Artikelnummer in der Tabelle klicken.
Dicke (t): +/- 0,051 mm
Kraft (Fn): +/- 10 %
Die Lebensdauer einer Feder ist im Allgemeinen sehr schwer zu definieren. Es kommen äußerst viele Parameter ins Spiel, und es ist daher unmöglich, eine Lebensdauer zu definieren. Zu den Parametern, die einen großen Einfluss auf die Lebensdauer haben, gehören: Einbau, Einbaumethode, Anzahl der Bewegungen, Vibrationen, Schockeffekte, Verdrehung, Federweglänge, nicht-axialer Federweg, Temperatur, Verschleiß gegen andere Oberflächen, Anwendungsumgebung, eventuelle Reinigungsmittel, seitliche Einwirkungen usw.
Dimensionieren Sie eine Feder immer so, dass sie den gewünschten Federweg und die geforderte Kraft bei geringstmöglichem Auslastungsgrad liefert. Auf diese Weise erzielen Sie eine optimale Lebensdauer. Bei maximaler oder darüber hinaus gehender Belastung ist die Lebensdauer der Feder nur kurz und sie kann dauerhaft deformiert werden.
Daher empfehlen wir, nicht mehr als 75 % des maximalen Federwegs (Sn) der konischen Federn zu nutzen.
