Konstantkraftfedern
Diese Art von Konstantkraftfedern wird aus rostfreiem Bandstahl (Typ 301) hergestellt, und die Feder hat über den gesamten Auszug eine ungefähr konstante Kraft. Es gibt einen Unterschied bei der Kraft, abhängig davon, ob sie bei der eingehenden oder ausgehenden Bewegung des Bandes gemessen wird. Wir empfehlen, dass mindestens 1 1/2 Windungen der Feder auf der Achse bleiben, wenn sie voll ausgezogen ist.
Einkaufsoptionen
Shopping-Möglichkeiten

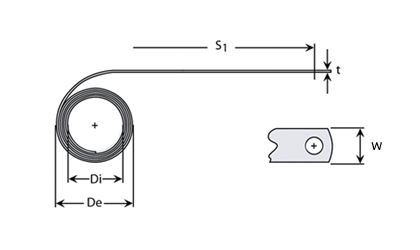

| Preise anzeigen - In den Warenkorb | Di Innen durch-messer (mm) |
De Außen durch-messer (mm) |
Fn Max. Belastung bei Ln (N) |
t Banddicke (mm) |
W Bandbreite (mm) |
S1 Auszug (mm) |
Lebensdauer Anzahl Zyklus (Stck.) |
hm Loch für Montage (mm) |
Material | Artikelnummer | Lager-bestand | Technische Zeichnung | Lesen Sie mehr | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Edelstahl 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Edelstahl 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Edelstahl 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Edelstahl 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Edelstahl 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Edelstahl 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Edelstahl 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Edelstahl 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Edelstahl 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Edelstahl 301 | CF022-0112 |
|
- CF012-0038Vorrätig: 157
Di - Innen durch-messer (mm) 5,50De - Außen durch-messer (mm) 7,60Fn - Max. Belastung bei Ln (N) 1,70t - Banddicke (mm) 0,08W - Bandbreite (mm) 4,75S1 - Auszug (mm) 269,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 2,40Material Edelstahl 301
- CF015-0065Vorrätig: 164
Di - Innen durch-messer (mm) 7,50De - Außen durch-messer (mm) 10,50Fn - Max. Belastung bei Ln (N) 2,90t - Banddicke (mm) 0,10W - Bandbreite (mm) 6,35S1 - Auszug (mm) 333,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 3,30Material Edelstahl 301
- CF015-0049Vorrätig: 152
Di - Innen durch-messer (mm) 7,75De - Außen durch-messer (mm) 10,50Fn - Max. Belastung bei Ln (N) 2,20t - Banddicke (mm) 0,10W - Bandbreite (mm) 4,75S1 - Auszug (mm) 333,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 2,40Material Edelstahl 301
- CF015-0083Vorrätig: 189
Di - Innen durch-messer (mm) 8,25De - Außen durch-messer (mm) 10,75Fn - Max. Belastung bei Ln (N) 3,70t - Banddicke (mm) 0,10W - Bandbreite (mm) 7,90S1 - Auszug (mm) 333,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 3,30Material Edelstahl 301
- CF015-0050Vorrätig: 212
Di - Innen durch-messer (mm) 9,00De - Außen durch-messer (mm) 11,50Fn - Max. Belastung bei Ln (N) 2,20t - Banddicke (mm) 0,10W - Bandbreite (mm) 6,35S1 - Auszug (mm) 305,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 3,30Material Edelstahl 301
- CF017-0103Vorrätig: 127
Di - Innen durch-messer (mm) 9,50De - Außen durch-messer (mm) 12,75Fn - Max. Belastung bei Ln (N) 4,60t - Banddicke (mm) 0,13W - Bandbreite (mm) 7,90S1 - Auszug (mm) 372,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 3,30Material Edelstahl 301
- CF018-0075Vorrätig: 215
Di - Innen durch-messer (mm) 10,67De - Außen durch-messer (mm) 14,00Fn - Max. Belastung bei Ln (N) 3,34t - Banddicke (mm) 0,13W - Bandbreite (mm) 7,87S1 - Auszug (mm) 381,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 3,30Material Edelstahl 301
- CF024-0148Vorrätig: 135
Di - Innen durch-messer (mm) 11,00De - Außen durch-messer (mm) 15,50Fn - Max. Belastung bei Ln (N) 6,60t - Banddicke (mm) 0,15W - Bandbreite (mm) 9,50S1 - Auszug (mm) 536,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 5,00Material Edelstahl 301
- CF025-0198Vorrätig: 50
Di - Innen durch-messer (mm) 11,00De - Außen durch-messer (mm) 15,50Fn - Max. Belastung bei Ln (N) 8,80t - Banddicke (mm) 0,15W - Bandbreite (mm) 12,70S1 - Auszug (mm) 557,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 5,00Material Edelstahl 301
- CF022-0112Vorrätig: 218
Di - Innen durch-messer (mm) 13,00De - Außen durch-messer (mm) 16,50Fn - Max. Belastung bei Ln (N) 4,98t - Banddicke (mm) 0,15W - Bandbreite (mm) 9,40S1 - Auszug (mm) 457,00Lebensdauer Anzahl Zyklus - (Stck.) 4.000,00hm - Loch für Montage (mm) 3,30Material Edelstahl 301
Material
Rostfrei Band Typ 301
Arbeitstemperatur -200 ºC bis +200 ºC
Toleranzen
Di Innendurchmesser: +/- 15%
De Außendurchmesser: +/- 15%
Fn Max. Kraft: +/- 20 % gemessen in der nach außen gehenden Bewegung
Charakteristika
Diese Art von Konstantkraftfedern wird aus rostfreiem Bandstahl (Typ 301) hergestellt, und die Feder hat über den gesamten Auszug eine ungefähr konstante Kraft. Es gibt einen Unterschied bei der Kraft, abhängig davon, ob sie bei der eingehenden oder ausgehenden Bewegung des Bandes gemessen wird. Wir empfehlen, dass mindestens 1 1/2 Windungen der Feder auf der Achse bleiben, wenn sie voll ausgezogen ist.
