Gummibälge für Gasfedern - Schützt gegen Schmutz

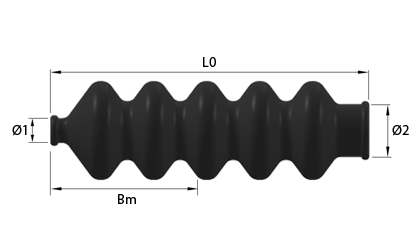

Technische Zeichnung - Gummibalg

Gummibälge schnell geliefert. Gummibälge sind Lagerware und innerhalb von 24 Stunden lieferbar.

Unsere Gummibälge wurden hauptsächlich für unsere Gasfedern entwickelt. Sie können jedoch auch für andere Zwecke verwendet werden. Mit ein paar Strips wird der Gummibalg befestigt, was die Lebensdauer der Kolbenstange und damit der Gasfeder verlängert. Das Material ist UV- und ölbeständig u. a. Sitzt eine Gasfeder in einer schmutzigen Umgebung, empfiehlt es sich immer, sie mit Hilfe eines Gummibalgs vor Staub und Schmutz zu schützen.

Mengenrabatte können Sie einsehen, indem Sie auf den Warenkorb neben dem gewünschten Artikel klicken.
Die typische Lieferung erfolgt innerhalb von 1 - 2 Tagen, wenn die Artikel auf Lager sind und die Bestellung vor 16:00 Uhr von Montag - Donnerstag aufgegeben wird. Am Freitag werden wir bis 15:45 Uhr versenden. Es ist auch möglich, die Bestandsnummer oben auf der Seite einzugeben, um direkt zum Artikel zu gelangen.

Finden Sie die richtigen Abmessungen mit Hilfe der Filter.
Wenn die richtige Größe oder Leistung nicht auf Lager ist, können wir Ihnen helfen. kontaktieren Sie uns für diese Option.

Einkaufsoptionen
Shopping-Möglichkeiten
L0 - Unbelastete Länge (mm)
Sn - Max. Weg (mm)
Ø1 - Kolbenstange Durchmesser (mm)
Ø2 - Zylinder Durchmesser (mm)
Passend für Hublänge
Bm - Belastete Länge (mm)

Artikel 1-10 von 13

Seite
pro Seite
Absteigend sortieren
Ø1
Kolbenstange Durchmesser (mm)
Ø2
Zylinder Durchmesser (mm)
Passend für Hublänge L0
Unbelastete Länge (mm)
Sn
Max. Weg (mm)
Bm
Belastete Länge (mm)
Artikelnummer Technische Zeichnung Ver-gleichen Lesen Sie mehr 3D CAD Lagerbestand Preise anzeigen - In den Warenkorb
6,00 15,00 20mm
40mm
80,00 40,00 40,00 BEL-6-50 BEL-6-50 460
6,00 15,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
160,00 100,00 69,00 BEL-6-100 BEL-6-100 201
6,00 15,00 120mm
140mm
150mm
170mm
180mm
200mm
265,00 200,00 97,00 BEL-6-200 BEL-6-200 228
8,00 18,00 50mm
60mm
96,00 60,00 48,00 BEL-8-60 BEL-8-60 219
8,00 18,00 75mm
80mm
90mm
95mm
100mm
120mm
180,00 120,00 76,00 BEL-8-120 BEL-8-120 213
8,00 18,00 140mm
150mm
160mm
170mm
180mm
200mm
306,00 200,00 130,00 BEL-8-180 BEL-8-180 201
8,00 18,00 220mm
250mm
375,00 250,00 150,00 BEL-8-250 BEL-8-250 226
10,00 22,00 100mm
150mm
245,00 150,00 103,00 BEL-10-150 BEL-10-150 199
10,00 22,00 200mm
250mm
365,00 250,00 140,00 BEL-10-250 BEL-10-250 201
10,00 22,00 290mm
300mm
350mm
400mm
550,00 400,00 180,00 BEL-10-400 BEL-10-400 198
  1. BEL-6-50
    Vorrätig: 460
    Ø1 - Kolbenstange Durchmesser (mm) 6,00
    Ø2 - Zylinder Durchmesser (mm) 15,00
    Passend für Hublänge 20mm
    40mm
    L0 - Unbelastete Länge (mm) 80,00
    Sn - Max. Weg (mm) 40,00
    Bm - Belastete Länge (mm) 40,00
  2. BEL-6-100
    Vorrätig: 201
    Ø1 - Kolbenstange Durchmesser (mm) 6,00
    Ø2 - Zylinder Durchmesser (mm) 15,00
    Passend für Hublänge 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    L0 - Unbelastete Länge (mm) 160,00
    Sn - Max. Weg (mm) 100,00
    Bm - Belastete Länge (mm) 69,00
  3. BEL-6-200
    Vorrätig: 228
    Ø1 - Kolbenstange Durchmesser (mm) 6,00
    Ø2 - Zylinder Durchmesser (mm) 15,00
    Passend für Hublänge 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    L0 - Unbelastete Länge (mm) 265,00
    Sn - Max. Weg (mm) 200,00
    Bm - Belastete Länge (mm) 97,00
  4. BEL-8-60
    Vorrätig: 219
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 18,00
    Passend für Hublänge 50mm
    60mm
    L0 - Unbelastete Länge (mm) 96,00
    Sn - Max. Weg (mm) 60,00
    Bm - Belastete Länge (mm) 48,00
  5. BEL-8-120
    Vorrätig: 213
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 18,00
    Passend für Hublänge 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    L0 - Unbelastete Länge (mm) 180,00
    Sn - Max. Weg (mm) 120,00
    Bm - Belastete Länge (mm) 76,00
  6. BEL-8-180
    Vorrätig: 201
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 18,00
    Passend für Hublänge 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    L0 - Unbelastete Länge (mm) 306,00
    Sn - Max. Weg (mm) 200,00
    Bm - Belastete Länge (mm) 130,00
  7. BEL-8-250
    Vorrätig: 226
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 18,00
    Passend für Hublänge 220mm
    250mm
    L0 - Unbelastete Länge (mm) 375,00
    Sn - Max. Weg (mm) 250,00
    Bm - Belastete Länge (mm) 150,00
  8. BEL-10-150
    Vorrätig: 199
    Ø1 - Kolbenstange Durchmesser (mm) 10,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    Passend für Hublänge 100mm
    150mm
    L0 - Unbelastete Länge (mm) 245,00
    Sn - Max. Weg (mm) 150,00
    Bm - Belastete Länge (mm) 103,00
  9. BEL-10-250
    Vorrätig: 201
    Ø1 - Kolbenstange Durchmesser (mm) 10,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    Passend für Hublänge 200mm
    250mm
    L0 - Unbelastete Länge (mm) 365,00
    Sn - Max. Weg (mm) 250,00
    Bm - Belastete Länge (mm) 140,00
  10. BEL-10-400
    Vorrätig: 198
    Ø1 - Kolbenstange Durchmesser (mm) 10,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    Passend für Hublänge 290mm
    300mm
    350mm
    400mm
    L0 - Unbelastete Länge (mm) 550,00
    Sn - Max. Weg (mm) 400,00
    Bm - Belastete Länge (mm) 180,00

Artikel 1-10 von 13

Seite
pro Seite
Absteigend sortieren
Material

Gummibalge bestehen aus UV-, salz- und ölbeständigem NBR-Gummi Theoretische Anwendungstemperatur -20 bis +60 °C

Toleranzen

Das L0 Maß (unbelastete Länge) ist nur ein Richtwert. Der Gummibalg lässt sich von seiner Bauweise her ziehen und drücken und damit in der Länge verändern. Variationen bei der L0-Länge haben keinen Einfluss auf die Anwendbarkeit des Balgs.

Der Balg sollte nicht gegen andere Gegenstände schaben/drücken, weil er sonst schnell verschleißt.

Montage und Verwendung

Beim Einbau des Balgs muss die Länge des zusammengedrückten Balgs verwendet werden. Diese Länge ist in unserer Tabelle zu finden (Bm).

Der Balg muss montiert werden, bevor die Endfittings an der Kolbenstange angebracht werden.

Die Bälger sind in erster Linie für Gasfedern mit Gewinde konstruiert, lassen sich aber auch an Gasfedern mit angeschweißten Ösen montieren.

Der Balg muss am Zylinder X Anzahl mm (Bm) von dem Zylinderende aus angebracht werden, an dem die Kolbenstange herauskommt.

  1. Es wird ein Strich am Zylinder X Anzahl mm (Bm) von dem Zylinderende aus angezeichnet, an dem die Kolbenstange herauskommt.
  2. Der Balg wird mit dem größten Durchmesser über die Kolbenstange nach unten geführt und über den Zylinder bis hin zum Strich.
  3. Den Balg am letzten Stück Gummi mit den mitgelieferten Strips am Zylinder befestigen.
  4. Den Balg an der Kolbenstange mit den mitgelieferten Strips am letzten Stück Gummi befestigen, wenn das Ende des Gummi gleich unter dem Gewinde ist.
  5. Überstehende Enden des Strips abschneiden.
