Gewölbte Federscheiben
Mengenrabatte können Sie einsehen, indem Sie auf den Warenkorb neben dem gewünschten Artikel klicken.
Die typische Lieferung erfolgt innerhalb von 1 - 2 Tagen, wenn die Artikel auf Lager sind und die Bestellung vor 16:00 Uhr von Montag - Donnerstag aufgegeben wird. Am Freitag werden wir bis 15:45 Uhr versenden. Es ist auch möglich, die Bestandsnummer oben auf der Seite einzugeben, um direkt zum Artikel zu gelangen.
Finden Sie die richtigen Abmessungen mit Hilfe der Filter.
Wenn die richtige Größe oder Leistung nicht auf Lager ist, können wir Ihnen helfen. kontaktieren Sie uns für diese Option.

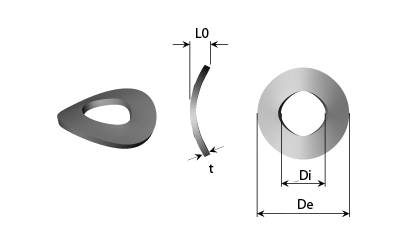

| Preise anzeigen - In den Warenkorb | Material | De Außen durch-messer (mm) |
Di Innen durch-messer (mm) |
h max Maximalhöhe (mm) |
h min Mindesthöhe (mm) |
s Dicke (mm) |
Artikelnummer | Lager-bestand | Technische Zeichnung | Lesen Sie mehr | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Feder stahl | 4,00 | 1,80 | 0,90 | 0,45 | 0,25 | 62030 |
|
|
||||
| Feder stahl | 4,50 | 2,20 | 1,00 | 0,50 | 0,30 | 62040 |
|
|
||||
| Feder stahl | 5,00 | 2,50 | 1,00 | 0,50 | 0,30 | 62050 |
|
|
||||
| Feder stahl | 5,50 | 2,80 | 1,10 | 0,55 | 0,30 | 62060 |
|
|
||||
| Feder stahl | 6,00 | 3,20 | 1,30 | 0,65 | 0,40 | 62070 |
|
|
||||
| Feder stahl | 7,00 | 3,70 | 1,40 | 0,70 | 0,40 | 62080 |
|
|
||||
| Feder stahl | 8,00 | 4,30 | 1,60 | 0,80 | 0,50 | 62090 |
|
|
||||
| Feder stahl | 10,00 | 5,30 | 1,80 | 0,90 | 0,50 | 62100 |
|
|
||||
| Feder stahl | 11,00 | 6,40 | 2,20 | 1,10 | 0,50 | 62110 |
|
|
||||
| Feder stahl | 12,00 | 7,40 | 2,40 | 1,00 | 0,50 | 62120 |
|
|
- 62030Vorrätig: 633
Material Feder stahlDe - Außen durch-messer (mm) 4,00Di - Innen durch-messer (mm) 1,80h max - Maximalhöhe (mm) 0,90h min - Mindesthöhe (mm) 0,45s - Dicke (mm) 0,25
- 62040Vorrätig: 2.340
Material Feder stahlDe - Außen durch-messer (mm) 4,50Di - Innen durch-messer (mm) 2,20h max - Maximalhöhe (mm) 1,00h min - Mindesthöhe (mm) 0,50s - Dicke (mm) 0,30
- 62050Vorrätig: 574
Material Feder stahlDe - Außen durch-messer (mm) 5,00Di - Innen durch-messer (mm) 2,50h max - Maximalhöhe (mm) 1,00h min - Mindesthöhe (mm) 0,50s - Dicke (mm) 0,30
- 62060Vorrätig: 780
Material Feder stahlDe - Außen durch-messer (mm) 5,50Di - Innen durch-messer (mm) 2,80h max - Maximalhöhe (mm) 1,10h min - Mindesthöhe (mm) 0,55s - Dicke (mm) 0,30
- 62070Vorrätig: 9.979
Material Feder stahlDe - Außen durch-messer (mm) 6,00Di - Innen durch-messer (mm) 3,20h max - Maximalhöhe (mm) 1,30h min - Mindesthöhe (mm) 0,65s - Dicke (mm) 0,40
- 62080Vorrätig: 465
Material Feder stahlDe - Außen durch-messer (mm) 7,00Di - Innen durch-messer (mm) 3,70h max - Maximalhöhe (mm) 1,40h min - Mindesthöhe (mm) 0,70s - Dicke (mm) 0,40
- 62090Vorrätig: 184
Material Feder stahlDe - Außen durch-messer (mm) 8,00Di - Innen durch-messer (mm) 4,30h max - Maximalhöhe (mm) 1,60h min - Mindesthöhe (mm) 0,80s - Dicke (mm) 0,50
- 62100Vorrätig: 470
Material Feder stahlDe - Außen durch-messer (mm) 10,00Di - Innen durch-messer (mm) 5,30h max - Maximalhöhe (mm) 1,80h min - Mindesthöhe (mm) 0,90s - Dicke (mm) 0,50
- 62110Vorrätig: 1.137
Material Feder stahlDe - Außen durch-messer (mm) 11,00Di - Innen durch-messer (mm) 6,40h max - Maximalhöhe (mm) 2,20h min - Mindesthöhe (mm) 1,10s - Dicke (mm) 0,50
- 62120Vorrätig: 196
Material Feder stahlDe - Außen durch-messer (mm) 12,00Di - Innen durch-messer (mm) 7,40h max - Maximalhöhe (mm) 2,40h min - Mindesthöhe (mm) 1,00s - Dicke (mm) 0,50
DIN 17222 - C 75 - WERKSTOFF NO. 1.0605
Gewölbte Federscheiben werden verwendet, wenn ein axialer Spielraum ausgeglichen werden muss. Dabei kann es sich um den Ausgleich eines kleineren Spielraums mit relativ leichter Belastung handeln. - Alle Abmessungen haben 1 „Wölbung“. Dies bewirkt, dass die Scheibe flach gedrückt werden kann, ohne dass sich die gewölbte Scheibe setzt und dadurch Kraft verliert. Es empfiehlt sich jedoch stets, so zu dimensionieren, dass ein geringer Weg angewendet wird.
Die 4 kleinsten Abmessungen sind phosphatiert und geölt. Der Rest der Abmessungen ist galvanisiert 9-12 my.
