Gewellte Federscheiben
Mengenrabatte können Sie einsehen, indem Sie auf den Warenkorb neben dem gewünschten Artikel klicken.
Die typische Lieferung erfolgt innerhalb von 1 - 2 Tagen, wenn die Artikel auf Lager sind und die Bestellung vor 16:00 Uhr von Montag - Donnerstag aufgegeben wird. Am Freitag werden wir bis 15:45 Uhr versenden. Es ist auch möglich, die Bestandsnummer oben auf der Seite einzugeben, um direkt zum Artikel zu gelangen.
Finden Sie die richtigen Abmessungen mit Hilfe der Filter.
Wenn die richtige Größe oder Leistung nicht auf Lager ist, können wir Ihnen helfen. kontaktieren Sie uns für diese Option.

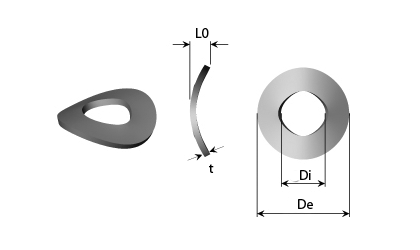

| Preise anzeigen - In den Warenkorb | Material | De Außen durch-messer (mm) |
Di Innen durch-messer (mm) |
h max Maximalhöhe (mm) |
h min Mindesthöhe (mm) |
s Dicke (mm) |
Artikelnummer | Lager-bestand | Technische Zeichnung | Lesen Sie mehr | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Feder stahl | 8,00 | 3,20 | 1,60 | 0,80 | 0,50 | 63000 |
|
|
||||
| Feder stahl | 8,00 | 3,70 | 1,80 | 0,90 | 0,50 | 63010 |
|
|
||||
| Feder stahl | 9,00 | 4,30 | 2,00 | 1,00 | 0,50 | 63020 |
|
|
||||
| Feder stahl | 11,00 | 5,30 | 2,20 | 1,10 | 0,50 | 63030 |
|
|
||||
| Feder stahl | 12,00 | 6,40 | 2,60 | 1,30 | 0,50 | 63040 |
|
|
||||
| Feder stahl | 14,00 | 7,40 | 3,00 | 1,50 | 0,80 | 63050 |
|
|
||||
| Feder stahl | 15,00 | 8,40 | 3,00 | 1,50 | 0,80 | 63060 |
|
|
||||
| Feder stahl | 17,00 | 8,40 | 3,40 | 1,70 | 0,80 | 63070 |
|
|
||||
| Feder stahl | 18,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63080 |
|
|
||||
| Feder stahl | 21,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63090 |
|
|
- 63000Vorrätig: 2.000
Material Feder stahlDe - Außen durch-messer (mm) 8,00Di - Innen durch-messer (mm) 3,20h max - Maximalhöhe (mm) 1,60h min - Mindesthöhe (mm) 0,80s - Dicke (mm) 0,50
- 63010Vorrätig: 935
Material Feder stahlDe - Außen durch-messer (mm) 8,00Di - Innen durch-messer (mm) 3,70h max - Maximalhöhe (mm) 1,80h min - Mindesthöhe (mm) 0,90s - Dicke (mm) 0,50
- 63020Vorrätig: 1.232
Material Feder stahlDe - Außen durch-messer (mm) 9,00Di - Innen durch-messer (mm) 4,30h max - Maximalhöhe (mm) 2,00h min - Mindesthöhe (mm) 1,00s - Dicke (mm) 0,50
- 63030Vorrätig: 362
Material Feder stahlDe - Außen durch-messer (mm) 11,00Di - Innen durch-messer (mm) 5,30h max - Maximalhöhe (mm) 2,20h min - Mindesthöhe (mm) 1,10s - Dicke (mm) 0,50
- 63040Vorrätig: 508
Material Feder stahlDe - Außen durch-messer (mm) 12,00Di - Innen durch-messer (mm) 6,40h max - Maximalhöhe (mm) 2,60h min - Mindesthöhe (mm) 1,30s - Dicke (mm) 0,50
- 63050Vorrätig: 5.633
Material Feder stahlDe - Außen durch-messer (mm) 14,00Di - Innen durch-messer (mm) 7,40h max - Maximalhöhe (mm) 3,00h min - Mindesthöhe (mm) 1,50s - Dicke (mm) 0,80
- 63060Vorrätig: 1.061
Material Feder stahlDe - Außen durch-messer (mm) 15,00Di - Innen durch-messer (mm) 8,40h max - Maximalhöhe (mm) 3,00h min - Mindesthöhe (mm) 1,50s - Dicke (mm) 0,80
- 63070Vorrätig: 225
Material Feder stahlDe - Außen durch-messer (mm) 17,00Di - Innen durch-messer (mm) 8,40h max - Maximalhöhe (mm) 3,40h min - Mindesthöhe (mm) 1,70s - Dicke (mm) 0,80
- 63080Vorrätig: 238
Material Feder stahlDe - Außen durch-messer (mm) 18,00Di - Innen durch-messer (mm) 10,50h max - Maximalhöhe (mm) 4,20h min - Mindesthöhe (mm) 2,10s - Dicke (mm) 1,00
- 63090Vorrätig: 419
Material Feder stahlDe - Außen durch-messer (mm) 21,00Di - Innen durch-messer (mm) 10,50h max - Maximalhöhe (mm) 4,20h min - Mindesthöhe (mm) 2,10s - Dicke (mm) 1,00
DIN 17222 - C 75 - WERKSTOFF NR. 1.0605
Gewellte Federscheiben haben 2 Wellen. Gewellte Federscheiben werden verwendet, wenn ein axialer Spielraum ausgeglichen werden muss. Dabei kann es sich um den Ausgleich kleinerer Spielräume an Kugellagern, Flanschen, Scheiben usw. handeln.
Galvanisiert 9-12 my.
