Fingerfederscheiben

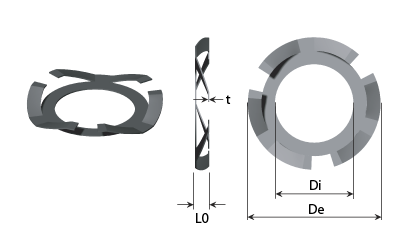

Technische Zeichnung - Fingerfederscheiben
Fingerfederscheiben werden verwendet, wenn Lärm und Erschütterungen reduziert werden müssen. Dies wird erreicht, indem man einen axialen Spielraum ausgleicht, der in Konstruktionen, z. B. an Kugellagern, auftreten kann.

Mengenrabatte können Sie einsehen, indem Sie auf den Warenkorb neben dem gewünschten Artikel klicken.
Die typische Lieferung erfolgt innerhalb von 1 - 2 Tagen, wenn die Artikel auf Lager sind und die Bestellung vor 16:00 Uhr von Montag - Donnerstag aufgegeben wird. Am Freitag werden wir bis 15:45 Uhr versenden. Es ist auch möglich, die Bestandsnummer oben auf der Seite einzugeben, um direkt zum Artikel zu gelangen.

Finden Sie die richtigen Abmessungen mit Hilfe der Filter.
Wenn die richtige Größe oder Leistung nicht auf Lager ist, können wir Ihnen helfen. kontaktieren Sie uns für diese Option.

Mehr anzeigen Weniger anzeigen

Einkaufsoptionen
Shopping-Möglichkeiten
De - Außen durch-messer (mm)
Di - Innen durch-messer (mm)
L0 - Unbelastete Länge (mm)
s - Max. Weg (mm)
t - Dicke (mm)
F - Mittlere Kraft am L1 (N)

Artikel 1-10 von 20

Absteigend sortieren
Preise anzeigen - In den Warenkorb Material De
Außen durch-messer (mm)		 Di
Innen durch-messer (mm)		 L
Höhe bei Belastung F (mm)		 L0
Unbelastete Länge (mm)		 s
Max. Weg (mm)		 t
Dicke (mm)		 F
Mittlere Kraft am L1 (N)		 Artikelnummer Lager-bestand Technische Zeichnung Lesen Sie mehr 3D CAD
Feder stahl 15,11 7,92 1,57 2,38 0,81 0,25 2,90 F60400 F60400
Feder stahl 18,49 8,74 1,57 3,18 1,61 0,15 26,70 F60410 F60410
Feder stahl 21,49 11,51 1,57 3,18 1,61 0,15 22,30 F60420 F60420
Feder stahl 21,49 11,51 1,57 3,18 1,61 0,20 49,20 F60430 F60430
Feder stahl 23,52 8,74 1,57 3,18 1,61 0,25 35,60 F60450 F60450
Feder stahl 23,52 11,51 1,57 3,18 1,61 0,18 111,50 F60440 F60440
Feder stahl 25,50 13,11 1,57 3,18 1,61 0,15 31,20 F60460 F60460
Feder stahl 25,50 13,11 1,57 3,18 1,61 0,18 44,50 F60470 F60470
Feder stahl 29,57 10,31 1,57 3,18 1,61 0,25 49,20 F60490 F60490
Feder stahl 29,57 17,48 1,57 3,18 1,61 0,23 80,10 F60480 F60480
  1. F60400
    Vorrätig: 835
    F60400
    Material Feder stahl
    De - Außen durch-messer (mm) 15,11
    Di - Innen durch-messer (mm) 7,92
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 2,38
    s - Max. Weg (mm) 0,81
    t - Dicke (mm) 0,25
    F - Mittlere Kraft am L1 (N) 2,90
  2. F60410
    Vorrätig: 897
    F60410
    Material Feder stahl
    De - Außen durch-messer (mm) 18,49
    Di - Innen durch-messer (mm) 8,74
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,15
    F - Mittlere Kraft am L1 (N) 26,70
  3. F60420
    Vorrätig: 1.008
    F60420
    Material Feder stahl
    De - Außen durch-messer (mm) 21,49
    Di - Innen durch-messer (mm) 11,51
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,15
    F - Mittlere Kraft am L1 (N) 22,30
  4. F60430
    Vorrätig: 1.013
    F60430
    Material Feder stahl
    De - Außen durch-messer (mm) 21,49
    Di - Innen durch-messer (mm) 11,51
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,20
    F - Mittlere Kraft am L1 (N) 49,20
  5. F60450
    Vorrätig: 1.063
    F60450
    Material Feder stahl
    De - Außen durch-messer (mm) 23,52
    Di - Innen durch-messer (mm) 8,74
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,25
    F - Mittlere Kraft am L1 (N) 35,60
  6. F60440
    Vorrätig: 75
    F60440
    Material Feder stahl
    De - Außen durch-messer (mm) 23,52
    Di - Innen durch-messer (mm) 11,51
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,18
    F - Mittlere Kraft am L1 (N) 111,50
  7. F60460
    Vorrätig: 973
    F60460
    Material Feder stahl
    De - Außen durch-messer (mm) 25,50
    Di - Innen durch-messer (mm) 13,11
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,15
    F - Mittlere Kraft am L1 (N) 31,20
  8. F60470
    Vorrätig: 558
    F60470
    Material Feder stahl
    De - Außen durch-messer (mm) 25,50
    Di - Innen durch-messer (mm) 13,11
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,18
    F - Mittlere Kraft am L1 (N) 44,50
  9. F60490
    Vorrätig: 1.020
    F60490
    Material Feder stahl
    De - Außen durch-messer (mm) 29,57
    Di - Innen durch-messer (mm) 10,31
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,25
    F - Mittlere Kraft am L1 (N) 49,20
  10. F60480
    Vorrätig: 8.883
    F60480
    Material Feder stahl
    De - Außen durch-messer (mm) 29,57
    Di - Innen durch-messer (mm) 17,48
    L - Höhe bei Belastung F (mm) 1,57
    L0 - Unbelastete Länge (mm) 3,18
    s - Max. Weg (mm) 1,61
    t - Dicke (mm) 0,23
    F - Mittlere Kraft am L1 (N) 80,10
Seite
pro Seite
Material

Feder draht DIN 1.1231

Charakteristika

Fingerfederscheiben werden verwendet, wenn Lärm und Erschütterungen reduziert werden müssen. Dies wird bewerkstelligt, indem ein axialer Spielraum ausgeglichen wird, der in Konstruktionen mit z. B. Kugellagern entstehen kann. Fingerfederscheiben können angewendet werden, wenn ein begrenzter Federweg erforderlich ist.
