Dreigewellte Federscheiben

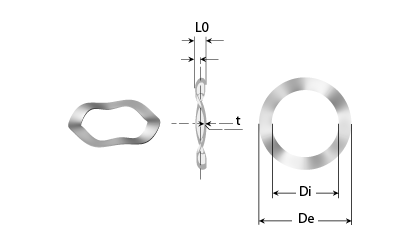

Technische Zeichnung - Dreigewellte Federscheiben

Mit 3 gewellten Federscheiben lässt sich das axiale Spiel z. B. an Kugellagern oder an Stellen reduzieren, wo ein begrenzter Federweg gefordert ist. Die 3 kleinsten Größen haben 2 Scheiben, die restlichen haben 3 Scheiben.

Lagernummern, die auf „R“ enden, sind rostfreie Ausführungen.

Mengenrabatte können Sie einsehen, indem Sie auf den Warenkorb neben dem gewünschten Artikel klicken.
Die typische Lieferung erfolgt innerhalb von 1 - 2 Tagen, wenn die Artikel auf Lager sind und die Bestellung vor 16:00 Uhr von Montag - Donnerstag aufgegeben wird. Am Freitag werden wir bis 15:45 Uhr versenden. Es ist auch möglich, die Bestandsnummer oben auf der Seite einzugeben, um direkt zum Artikel zu gelangen.

Finden Sie die richtigen Abmessungen mit Hilfe der Filter.
Wenn die richtige Größe oder Leistung nicht auf Lager ist, können wir Ihnen helfen. kontaktieren Sie uns für diese Option.

Mehr anzeigen Weniger anzeigen

64-70056-description

Feder stahl

64-70015-description

Edelstahl 302
Einkaufsoptionen
Shopping-Möglichkeiten
De - Außen durch-messer (mm)
Di - Innen durch-messer (mm)
t - Dicke (mm)
L0 - Unbelastete Länge (mm)
L1 - Belastete Höhe (mm)
F - Mittlere Kraft am L1 (N)
Anzahl Wellen - (Stck.)
Material

Artikel 1-10 von 48

Absteigend sortieren
Preise anzeigen - In den Warenkorb Material De
Außen durch-messer (mm)		 Di
Innen durch-messer (mm)		 t
Dicke (mm)		 L0
Unbelastete Länge (mm)		 L1
Belastete Höhe (mm)		 F
Mittlere Kraft am L1 (N)		 Anzahl Wellen
(Stck.)		 Artikelnummer Lager-bestand Technische Zeichnung Lesen Sie mehr 3D CAD
Edelstahl 302 4,65 3,40 0,09 0,58 0,30 1,70 2,00 W61300R W61300R
Edelstahl 302 6,15 4,92 0,14 0,76 0,38 3,30 2,00 W61310R W61310R
Edelstahl 302 7,75 6,17 0,17 0,76 0,38 3,30 2,00 W61320R W61320R
Feder stahl 9,32 6,73 0,15 0,76 0,38 13,40 3,00 W61330 W61330
Edelstahl 302 9,32 6,73 0,15 0,76 0,38 13,40 3,00 W61340R W61340R
Feder stahl 12,29 10,08 0,23 0,74 0,51 17,80 3,00 W61350 W61350
Feder stahl 12,50 8,89 0,18 0,89 0,51 17,80 3,00 W61360 W61360
Edelstahl 302 12,50 8,89 0,18 0,89 0,51 17,80 3,00 W61370R W61370R
Feder stahl 15,44 11,66 0,20 0,94 0,64 17,80 3,00 W61380 W61380
Feder stahl 15,70 11,18 0,20 1,02 0,64 17,80 3,00 W61390 W61390
  1. W61300R
    Vorrätig: 7.711
    W61300R
    Material Edelstahl 302
    De - Außen durch-messer (mm) 4,65
    Di - Innen durch-messer (mm) 3,40
    t - Dicke (mm) 0,09
    L0 - Unbelastete Länge (mm) 0,58
    L1 - Belastete Höhe (mm) 0,30
    F - Mittlere Kraft am L1 (N) 1,70
    Anzahl Wellen - (Stck.) 2,00
  2. W61310R
    Vorrätig: 14.039
    W61310R
    Material Edelstahl 302
    De - Außen durch-messer (mm) 6,15
    Di - Innen durch-messer (mm) 4,92
    t - Dicke (mm) 0,14
    L0 - Unbelastete Länge (mm) 0,76
    L1 - Belastete Höhe (mm) 0,38
    F - Mittlere Kraft am L1 (N) 3,30
    Anzahl Wellen - (Stck.) 2,00
  3. W61320R
    Vorrätig: 5.462
    W61320R
    Material Edelstahl 302
    De - Außen durch-messer (mm) 7,75
    Di - Innen durch-messer (mm) 6,17
    t - Dicke (mm) 0,17
    L0 - Unbelastete Länge (mm) 0,76
    L1 - Belastete Höhe (mm) 0,38
    F - Mittlere Kraft am L1 (N) 3,30
    Anzahl Wellen - (Stck.) 2,00
  4. W61330
    Vorrätig: 720
    W61330
    Material Feder stahl
    De - Außen durch-messer (mm) 9,32
    Di - Innen durch-messer (mm) 6,73
    t - Dicke (mm) 0,15
    L0 - Unbelastete Länge (mm) 0,76
    L1 - Belastete Höhe (mm) 0,38
    F - Mittlere Kraft am L1 (N) 13,40
    Anzahl Wellen - (Stck.) 3,00
  5. W61340R
    Vorrätig: 5.701
    W61340R
    Material Edelstahl 302
    De - Außen durch-messer (mm) 9,32
    Di - Innen durch-messer (mm) 6,73
    t - Dicke (mm) 0,15
    L0 - Unbelastete Länge (mm) 0,76
    L1 - Belastete Höhe (mm) 0,38
    F - Mittlere Kraft am L1 (N) 13,40
    Anzahl Wellen - (Stck.) 3,00
  6. W61350
    Vorrätig: 20.907
    W61350
    Material Feder stahl
    De - Außen durch-messer (mm) 12,29
    Di - Innen durch-messer (mm) 10,08
    t - Dicke (mm) 0,23
    L0 - Unbelastete Länge (mm) 0,74
    L1 - Belastete Höhe (mm) 0,51
    F - Mittlere Kraft am L1 (N) 17,80
    Anzahl Wellen - (Stck.) 3,00
  7. W61360
    Vorrätig: 2.438
    W61360
    Material Feder stahl
    De - Außen durch-messer (mm) 12,50
    Di - Innen durch-messer (mm) 8,89
    t - Dicke (mm) 0,18
    L0 - Unbelastete Länge (mm) 0,89
    L1 - Belastete Höhe (mm) 0,51
    F - Mittlere Kraft am L1 (N) 17,80
    Anzahl Wellen - (Stck.) 3,00
  8. W61370R
    Vorrätig: 6.832
    W61370R
    Material Edelstahl 302
    De - Außen durch-messer (mm) 12,50
    Di - Innen durch-messer (mm) 8,89
    t - Dicke (mm) 0,18
    L0 - Unbelastete Länge (mm) 0,89
    L1 - Belastete Höhe (mm) 0,51
    F - Mittlere Kraft am L1 (N) 17,80
    Anzahl Wellen - (Stck.) 3,00
  9. W61380
    Vorrätig: 530
    W61380
    Material Feder stahl
    De - Außen durch-messer (mm) 15,44
    Di - Innen durch-messer (mm) 11,66
    t - Dicke (mm) 0,20
    L0 - Unbelastete Länge (mm) 0,94
    L1 - Belastete Höhe (mm) 0,64
    F - Mittlere Kraft am L1 (N) 17,80
    Anzahl Wellen - (Stck.) 3,00
  10. W61390
    Vorrätig: 7.545
    W61390
    Material Feder stahl
    De - Außen durch-messer (mm) 15,70
    Di - Innen durch-messer (mm) 11,18
    t - Dicke (mm) 0,20
    L0 - Unbelastete Länge (mm) 1,02
    L1 - Belastete Höhe (mm) 0,64
    F - Mittlere Kraft am L1 (N) 17,80
    Anzahl Wellen - (Stck.) 3,00
Seite
pro Seite

Edelstahl: WERKSTOFF NR. 1.4310 - Lagernummern, die auf „R“ enden, sind aus Edelstahl.

Feder stahl: Ck67 WERKSTOFF NR. 1.1231 - Lagernummern, die nicht auf „R“ enden, bestehen aus Federstahl.

Außendurchmesser (De) Toleranzen

De
(mm)
von
biz
2,54
12,70
12,71
25,40
25,41
38,10
38,11
50,80
50,81
76,20
76,21
101,60
101,61
127,00
127,01
152,40
152,41
203,20
Toleranzen
+ / - (mm)
+ / - (mm)
+ 2,54 / - 5,08
+ 3,81 / - 6,35
+ 5,08 / - 7,62
+ 5,08 / - 10,16
+ 5,08 / - 12,70
+ 5,08 / - 15,24
+ 5,08 / - 20,32
+ 5,08 / - 22,86
+ 5,08 / - 25,40

Innen durchmesser (Di) Toleranzen

Di
(mm)
von
biz
2,54
12,70
12,71
25,40
25,41
38,10
38,11
50,80
50,81
76,20
76,21
101,60
101,61
127,00
127,01
152,40
152,41
203,20
Toleranzen
+ / - (mm)
+ / - (mm)
+ 2,54 / - 5,08
+ 3,81 / - 6,35
+ 5,08 / - 7,62
+ 5,08 / - 10,16
+ 5,08 / - 12,70
+ 5,08 / - 15,24
+ 5,08 / - 20,32
+ 5,08 / - 22,86
+ 5,08 / - 25,40
