Drehfedern / Torsionsfedern - Pianodraht

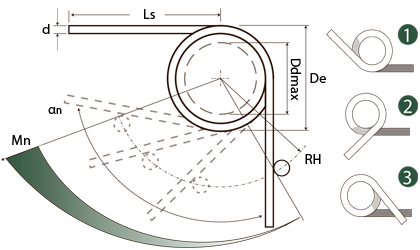

Technische Zeichnung - Drehfedern

Wir haben Drehfedern in Pianodraht mit drei verschiedenen Schenkelstellungen im Angebot. Wird eine andere Schenkelstellung gewünscht, ist unsere Serie in rostfreiem Stahl eventuell die Lösung.

- Artikelnummern mit dem Zusatz „R“ stehen für rechtsgewickelt.
- Artikelnummern mit dem Zusatz „L“ stehen für linksgewickelt.

Finden Sie die richtigen Abmessungen mit Hilfe der Filter.
Wenn die richtige Größe oder Leistung nicht auf Lager ist, können wir Ihnen helfen, die gewünschten Gasfedern in der gewünschten Menge herzustellen. Kontaktieren Sie uns für diese Option.

Mengenrabatte können Sie einsehen, indem Sie auf den Warenkorb neben dem gewünschten Artikel klicken.
Die typische Lieferung erfolgt innerhalb von 1 - 2 Tagen, wenn die Gasfedern auf Lager sind und die Bestellung vor 15:45 Uhr von Montag - Donnerstag aufgegeben wird. Am Freitag werden wir bis 15:15 Uhr versenden. Es ist auch möglich, die Bestandsnummer oben auf der Seite einzugeben, um direkt zum Artikel zu gelangen.

Einkaufsoptionen
Shopping-Möglichkeiten
d - Drahtdicke (mm)
De - Außen durchmesser (mm)
Di - Innen durchmesser (mm)
n - Anzahl elastische Windungen (Stck.)
Ddmax - Max. Dorn (mm)
Bein position
Mn - Max. Drehmoment (N mm)
Wickelricht.
Ls1 - Beinlänge (mm)
αn - Max. Drehung (Grad)

Artikel 1-10 von 144

Seite
pro Seite
Absteigend sortieren
d
Drahtdicke (mm)
De
Außen durchmesser (mm)
Di
Innen durchmesser (mm)
Ddmax
Max. Dorn (mm)
n
Anzahl elastische Windungen (Stck.)
Ls1
Beinlänge (mm)
αn
Max. Drehung (Grad)
Bein position Mn
Max. Drehmoment (N mm)
Artikelnummer Technische Zeichnung Ver-gleichen Lesen Sie mehr 3D CAD Lager-bestand Preise anzeigen - In den Warenkorb
0,61 9,14 7,92 6,35 5,92 25,40 210,00 2 32,00 T024-210-250R T024-210-250R -
0,66 9,25 7,93 6,35 8,67 25,40 300,00 3 43,00 T026-300-250R T026-300-250R -
0,66 9,25 7,93 6,35 8,67 25,40 300,00 3 43,00 T026-300-250L T026-300-250L -
0,74 9,32 7,84 6,35 9,67 25,40 300,00 3 60,00 T029-300-250L T029-300-250L -
0,74 9,32 7,84 6,35 9,67 25,40 300,00 3 60,00 T029-300-250R T029-300-250R -
0,81 9,37 7,75 6,35 7,92 25,40 210,00 2 75,00 T032-210-250L T032-210-250L -
0,81 9,42 7,80 6,35 10,67 25,40 300,00 3 79,00 T032-300-250L T032-300-250L -
0,81 9,42 7,80 6,35 10,67 25,40 300,00 3 79,00 T032-300-250R T032-300-250R -
0,89 9,53 7,75 6,35 7,92 31,80 210,00 2 104,00 T035-210-250R T035-210-250R -
0,97 11,71 9,77 7,92 6,92 31,80 210,00 2 134,00 T038-210-312L T038-210-312L -
  1. T024-210-250R
    Vorrätig: 21
    d - Drahtdicke (mm) 0,61
    De - Außen durchmesser (mm) 9,14
    Di - Innen durchmesser (mm) 7,92
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 5,92
    Ls1 - Beinlänge (mm) 25,40
    αn - Max. Drehung (Grad) 210,00
    Bein position 2
    Mn - Max. Drehmoment (N mm) 32,00
  2. T026-300-250R
    Vorrätig: 84
    d - Drahtdicke (mm) 0,66
    De - Außen durchmesser (mm) 9,25
    Di - Innen durchmesser (mm) 7,93
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 8,67
    Ls1 - Beinlänge (mm) 25,40
    αn - Max. Drehung (Grad) 300,00
    Bein position 3
    Mn - Max. Drehmoment (N mm) 43,00
  3. T026-300-250L
    Vorrätig: 86
    d - Drahtdicke (mm) 0,66
    De - Außen durchmesser (mm) 9,25
    Di - Innen durchmesser (mm) 7,93
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 8,67
    Ls1 - Beinlänge (mm) 25,40
    αn - Max. Drehung (Grad) 300,00
    Bein position 3
    Mn - Max. Drehmoment (N mm) 43,00
  4. T029-300-250L
    Vorrätig: 45
    d - Drahtdicke (mm) 0,74
    De - Außen durchmesser (mm) 9,32
    Di - Innen durchmesser (mm) 7,84
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 9,67
    Ls1 - Beinlänge (mm) 25,40
    αn - Max. Drehung (Grad) 300,00
    Bein position 3
    Mn - Max. Drehmoment (N mm) 60,00
  5. T029-300-250R
    Vorrätig: 43
    d - Drahtdicke (mm) 0,74
    De - Außen durchmesser (mm) 9,32
    Di - Innen durchmesser (mm) 7,84
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 9,67
    Ls1 - Beinlänge (mm) 25,40
    αn - Max. Drehung (Grad) 300,00
    Bein position 3
    Mn - Max. Drehmoment (N mm) 60,00
  6. T032-210-250L
    Vorrätig: 39
    d - Drahtdicke (mm) 0,81
    De - Außen durchmesser (mm) 9,37
    Di - Innen durchmesser (mm) 7,75
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 7,92
    Ls1 - Beinlänge (mm) 25,40
    αn - Max. Drehung (Grad) 210,00
    Bein position 2
    Mn - Max. Drehmoment (N mm) 75,00
  7. T032-300-250L
    Vorrätig: 51
    d - Drahtdicke (mm) 0,81
    De - Außen durchmesser (mm) 9,42
    Di - Innen durchmesser (mm) 7,80
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 10,67
    Ls1 - Beinlänge (mm) 25,40
    αn - Max. Drehung (Grad) 300,00
    Bein position 3
    Mn - Max. Drehmoment (N mm) 79,00
  8. T032-300-250R
    Vorrätig: 66
    d - Drahtdicke (mm) 0,81
    De - Außen durchmesser (mm) 9,42
    Di - Innen durchmesser (mm) 7,80
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 10,67
    Ls1 - Beinlänge (mm) 25,40
    αn - Max. Drehung (Grad) 300,00
    Bein position 3
    Mn - Max. Drehmoment (N mm) 79,00
  9. T035-210-250R
    Vorrätig: 90
    d - Drahtdicke (mm) 0,89
    De - Außen durchmesser (mm) 9,53
    Di - Innen durchmesser (mm) 7,75
    Ddmax - Max. Dorn (mm) 6,35
    n - Anzahl elastische Windungen (Stck.) 7,92
    Ls1 - Beinlänge (mm) 31,80
    αn - Max. Drehung (Grad) 210,00
    Bein position 2
    Mn - Max. Drehmoment (N mm) 104,00
  10. T038-210-312L
    Vorrätig: 95
    d - Drahtdicke (mm) 0,97
    De - Außen durchmesser (mm) 11,71
    Di - Innen durchmesser (mm) 9,77
    Ddmax - Max. Dorn (mm) 7,92
    n - Anzahl elastische Windungen (Stck.) 6,92
    Ls1 - Beinlänge (mm) 31,80
    αn - Max. Drehung (Grad) 210,00
    Bein position 2
    Mn - Max. Drehmoment (N mm) 134,00

Artikel 1-10 von 144

Seite
pro Seite
Absteigend sortieren
Material

DIN 17223 C-Draht WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbeitstemperatur zwischen -30 ºC und +120 ºC

Toleranzen

Toleranzen beim Moment +/- 10 %
Toleranzen beim Außendurchmesser (De) +/- 5 %

Wickelrichtung

Artikelnummern mit dem Zusatz „R“ = rechtsgewickelt
Artikelnummern mit dem Zusatz „L“ = linksgewickelt

Torsion springs - coil direction
